Siden jeg er noen tusen km unna: Colaboxovn!


Tom42

Anbefalte innlegg

Jeg er inspirert.  For første gang på 18 måneder kan jeg gå.  Har surret en støttebandasje rimelig stramt rundt kneet og labbet i vei – i en hel uke.  Og da bobler det over.

Lage Colaboksovn.

Forhåpentligvis til hjelp for de som ønsker å lage slike ovner.

Er på ferie i Spania, og som en avveksling lager jeg noen Colaboxovner.  Passer på når jeg er på min favoritt kinesiske restaurant og bomme noen bokser.  Og da må jeg ta hva jeg får, selv om det har vært øl i boksene.  Det får da være måte på prinsipper.

Kjært barn har mange navn.  Går du inn på YouTube vil du finne navn som pepsican stove, Soda can stove, coke can stove ++.  Jeg kaller min Colaboxstove.

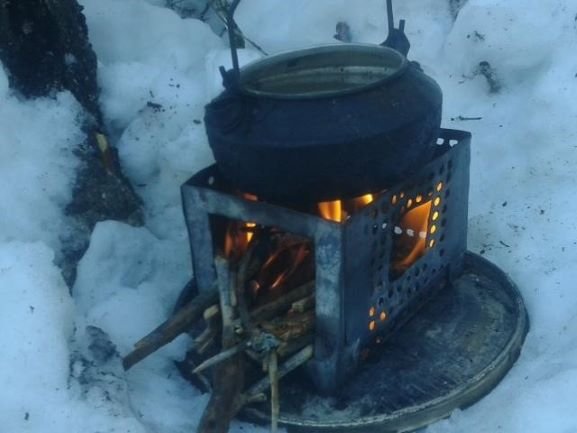

Bruksområde.  Jeg bruker i 99, 99 % av tilfellene kun kvistbrenneren og fyrer med kvist, tørt gras, mose, eller annet brennbart materiale.  Favoritten er tørre einerkvister.  Dermed har jeg også redusert børa med et par kg.


 Likevel må man ha backup.  Og en slik ovn er et glimrede alternativ, (og så billig), selv om Trangias gassovn er mitt foretrukne valg.  På tur, ukesturer på Hardangervidda jeg kun tydd til gass en gang i løpet av 4 år.

Yoytube.  Ved å studere de forskjellige fremgangsmåtene (Videoer fra Youtube)  lærte jeg etter hvert å lage en slik ovn.  Men det som slo meg, de som lagde ovner var ofte rene kunstnere, og jeg mistenker dem for at de var mer til utstilling enn bruk.  Om du ser litt på bildene har de ganske store lager i bakgrunnen.

Gøy.  Men for all del, også jeg lager ovner fordi det er gøy, men siden de primært skal brukes gidder jeg ikke å pusse og gnikke, og lage flotte løsninger.

Og siden jeg er inne på tilståelser,  så synes jeg de fleste som lager og legger ut videoer ikke har de beste løsninger.  Og dermed avslører jeg at jeg har større tro på min måte å lage en ovn på enn det videoene viser.  Dette kommer også frem av min versjon av kvistbrenner.  Nok selvskryt.

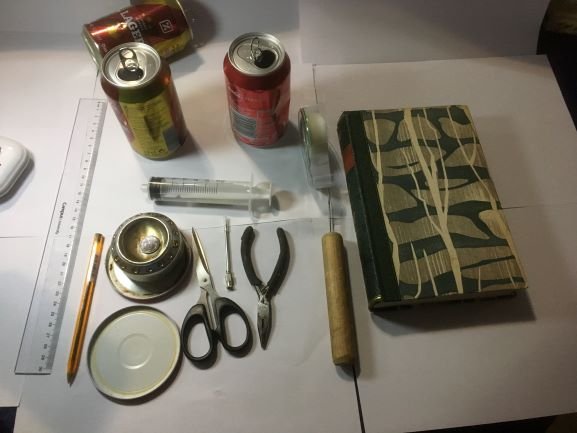

Det du trenger for å lage en Colaboxovn fremgår av bilde nr 1.  Bruk egen saks, ikke mors!!Ikke lag ovnen for stor, totalhøyde på 4 cm er passe.

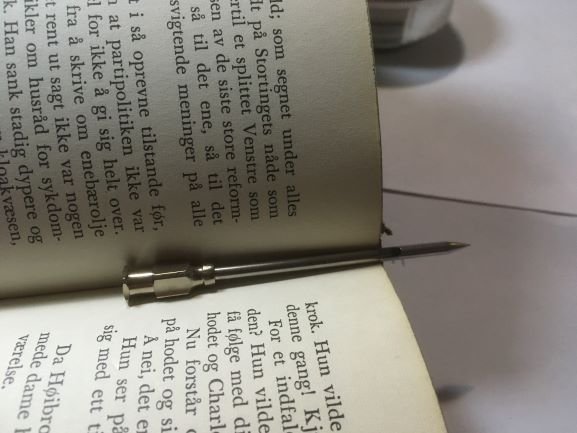

En bok kan brukes til mye.  Bl a som redskap.  Bruk en stoppenål og legg den inne i en bok med spissen på utsiden.


 Bunnseksjonen.  Lukk boken og ta et prøveriss på bunnseksjons vegg.  Høyden skal være ca 2,4 cm.  Roter boksen med urviseren,.  Er høyden passe, ca 2,4  cm, noter sidetallet.




Toppseksjonen litt mindre, 2,2 cm.  Dette har noe med sammenføyningen å gjøre.

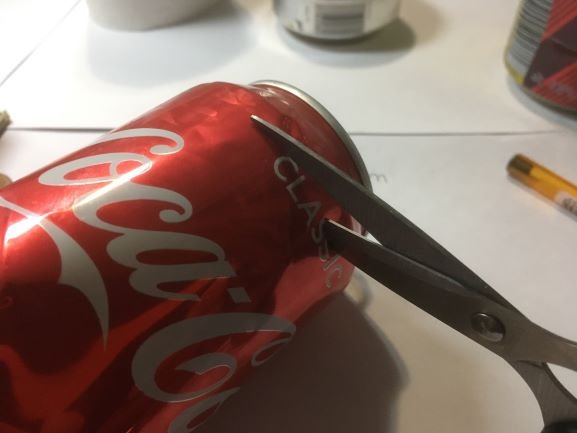

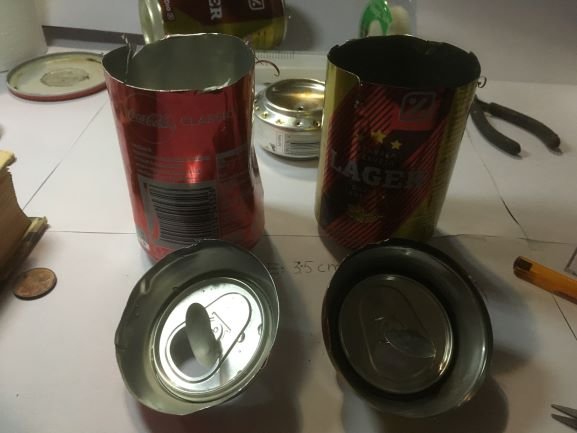

Grovklippingen.  Klipp vekk toppen på boksen og klipp vertikalt til du er ca 1 cm fra høyderisset.  Grovklipp så ca 1 cm over risset.   Det ene metallstykke som du har klippet ut skal bli til innervegg.  Noen dropper innerveggen og fyller i stedet bomull i ovnen.

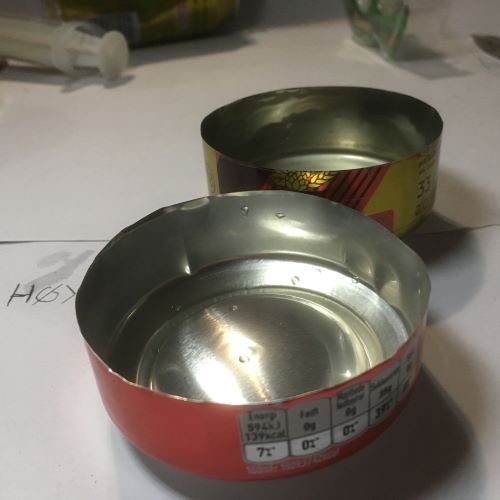

Finklippingen.  Noen lager klippespor på utsiden vha tusjpenn, mens jeg foretrekker å risse slik at sporet synes på innsiden.  For meg er det letter å klippe etter sporet på innsiden.  Klipp med urviseren.


Design.  Jeg lager kun ovner som er vist på bildet.  Det går an å skjære ut bunnen av den ene seksjonen slik at ovnen blir åpen. Men etter et par besøk på legevakta med kuttskader sluttet jeg med det.

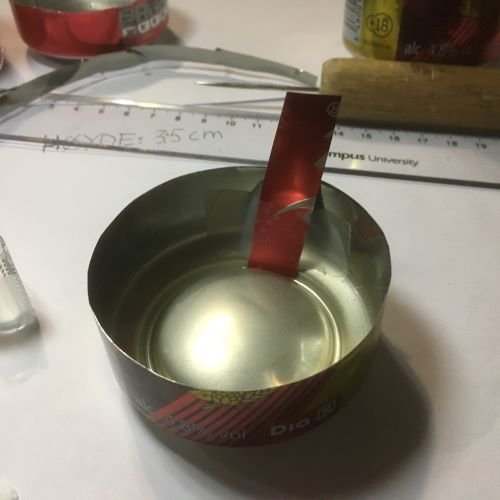

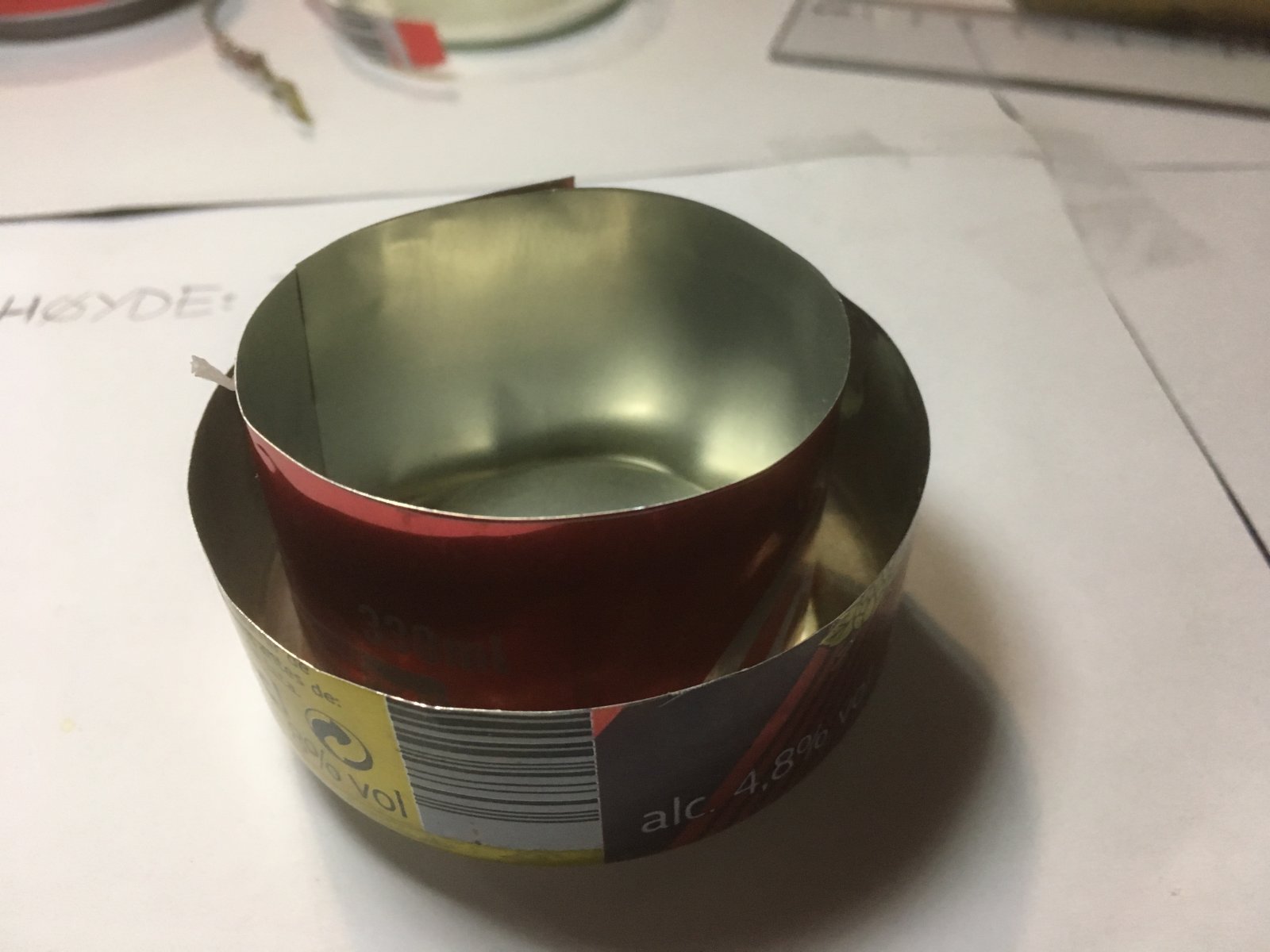

Innerveggen.  Nødvendig?  Jeg bruker alltid innervegg.  Klipp en liten bit og mål avstanden fra bunn til topp på bunnseksjonen.  Legg til 0,5 cm

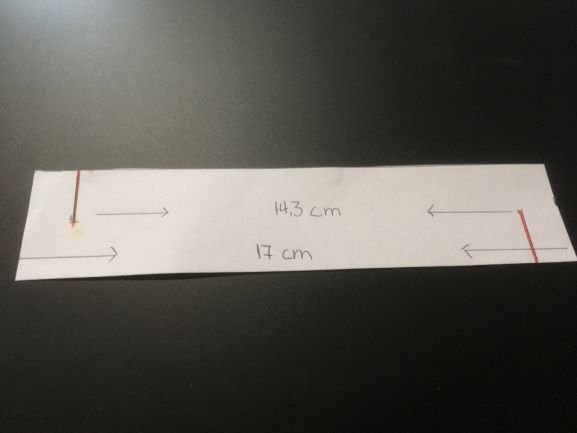

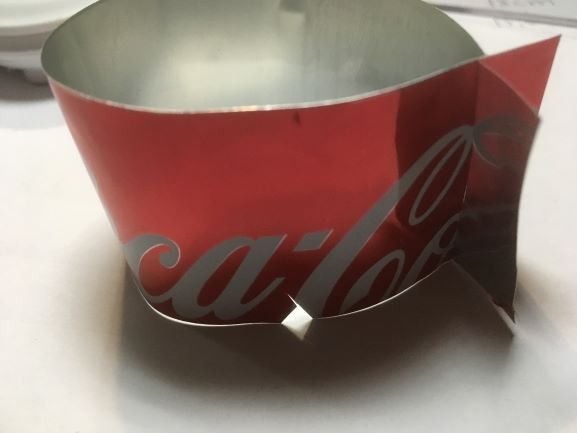

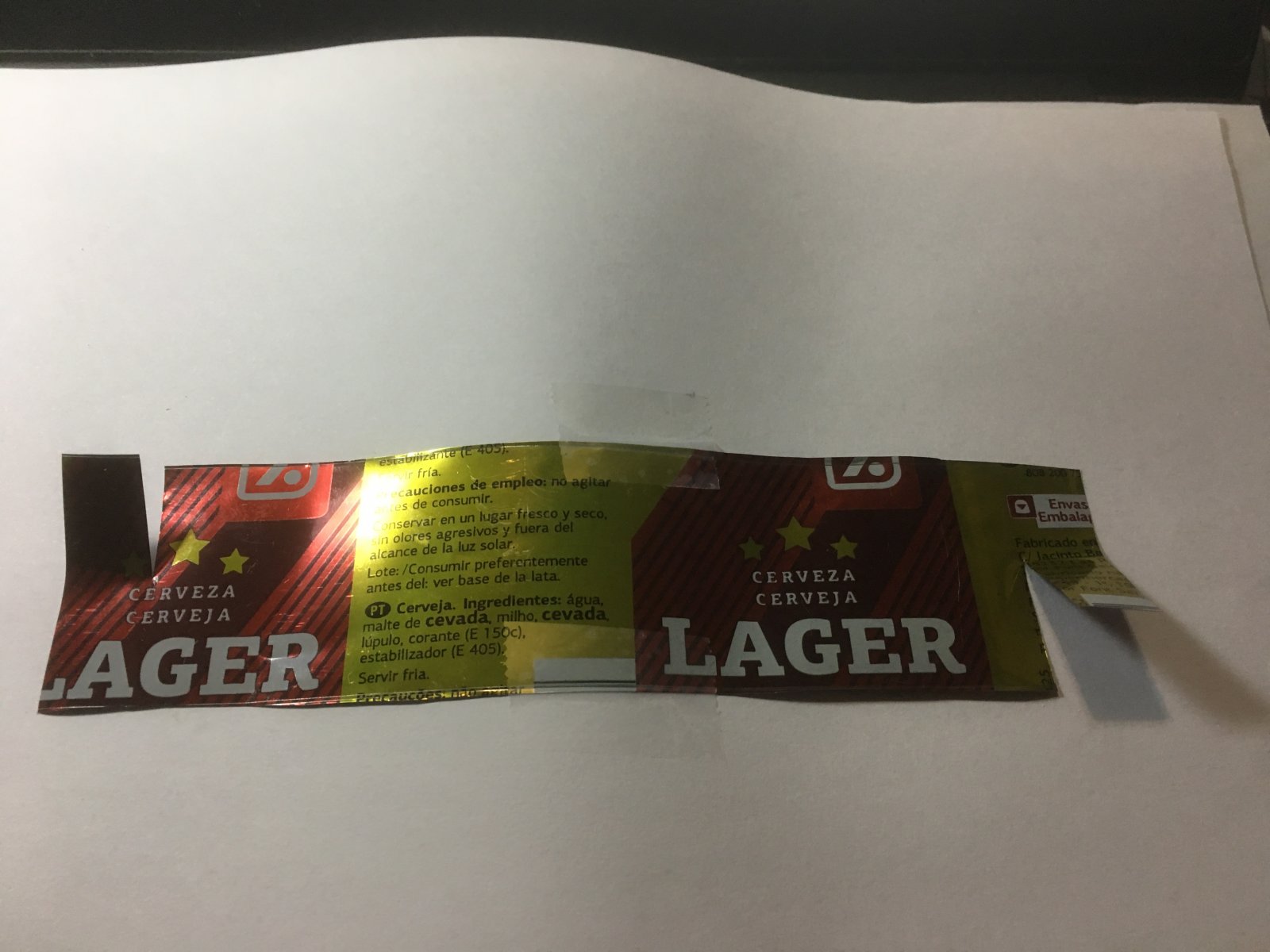

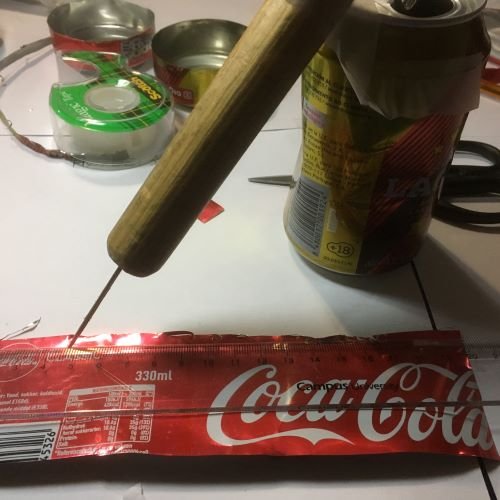

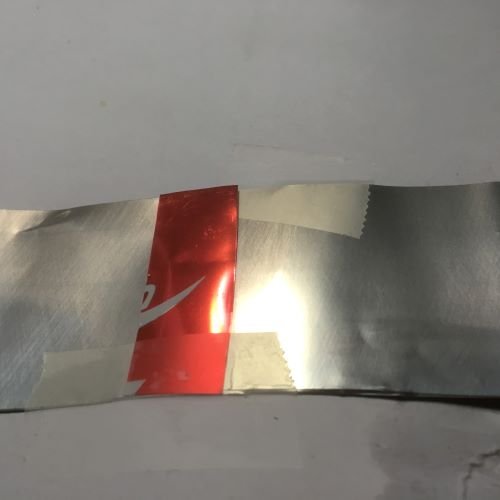

Bruk linjalen og riss eller bruk tusj for å lage innerveggen.  Mange fortrekker å hefte endene sammen med stiftemaskin, mens jeg klipper to spor.  Korrekt lengde er 17 cm og avstanden fra spor til sammenføyningen er 14,3 cm




Klipp 3 stk V i bunnen på innerveggen slik at rødspriten kommer ut til ytterveggen.


Sammenføyning.  Egentlig skal det ikke gå an å sammenføye 2 deler med samme diameter, uten på lage bulker.  Og du blir sikkert fortvilet til å begynne med , «for det går jo ikke»!

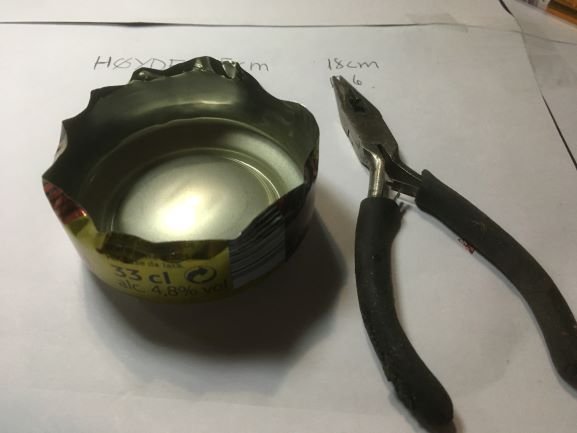

Bunnsekskonen.  For å lette sammenføyningen, ta en tang og bøy ca 4 mm fra toppen innover.

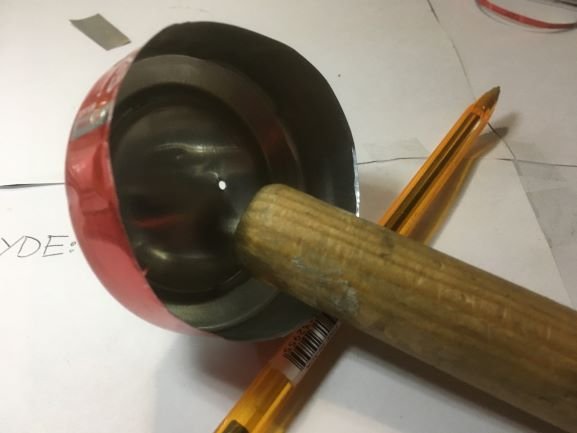

Toppseksjonen.  Det er nå «moroa» begynner.  Men igjen, fortvil ikke.  Først lager du lufte/påfyllingshullene, og så må diameteren økes.  Bruk en kulepenn, baksiden på saksa, eller som vist på bildet.  Jeg legger seksjonen på låret dreier noen ganger slik at ca 3 mm utvides.  Er dette for lite så repeter.

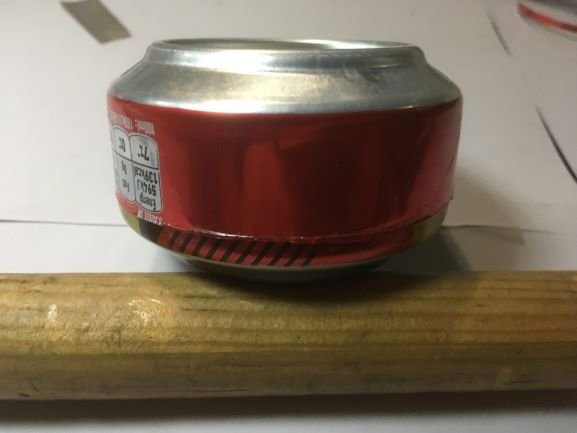

Og plutselig så er toppseksjonen så vidt på.  Og nå gjelder det å ta det med ro.  Det beste er å ta en liten bordbit og ved hjelp av (vha) en liten hammer slå forsiktig på oversiden.  Bruker du håndmakt og presser går det som regel galt.  Går du for fort frem kan det bli bulk i  bunnseksjonens vegg, som vil føre til lekkasje, eller toppseksjonen revner.

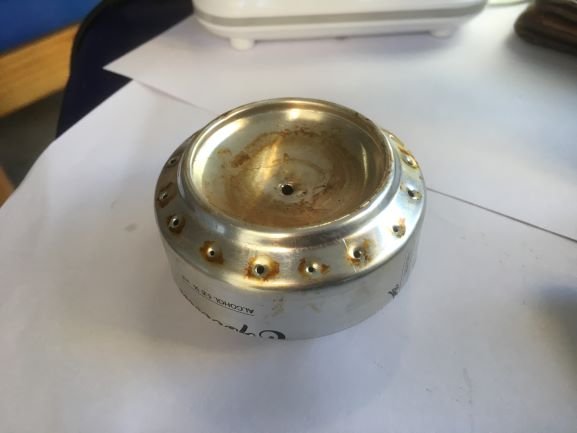

Lage brennehull, 16 stk.  Jeg tar dette på øyemål.  Legger linjalen på toppen over luftehullet og  lager et lite hull på begge sider.  Så legger jeg (noen ganger) linjalen 90 grader på og merker at 2 nye hull.  Deretter går resten på slump til alle 16 hullene er laget.

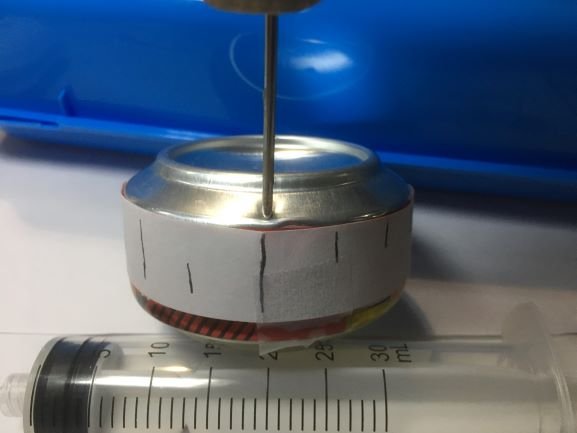

Papirmal.  Eller du kan lage en mal av en papirbit. Et A4 ark på tvers blir helt nøyaktig. 22 cm.  Vha linjalen merk hver 1,3 cm.  Lag så en ring vha en tapebit, og tre malen på ovnen.  Lag 16 hull ca 2 mm fra ytterkanten, ca 0,8 mm i diameter.


Bruk.  Merk hvor mye sprit du trenger.  For å koke opp vann til kaffe i en bønneboks som jeg setter rette på ovnen, bruker jeg 20 ml.  Kjekk å ha i lomma når du er på tur og ønsker en kopp kaffe.


Brennetid.  20 ml brenner i 6,30 minutter.   Jeg fylte også ovnen helt full og da brant den i 11, 30 min.  Merk! I kulde kan det være vanskelig å få rødsprit til å brenne.  Ha en liten flaske i lomma, da går det grett

Opptenning.  Følg denne bruksanvisningen nøye og la aldri barn utføre dette.

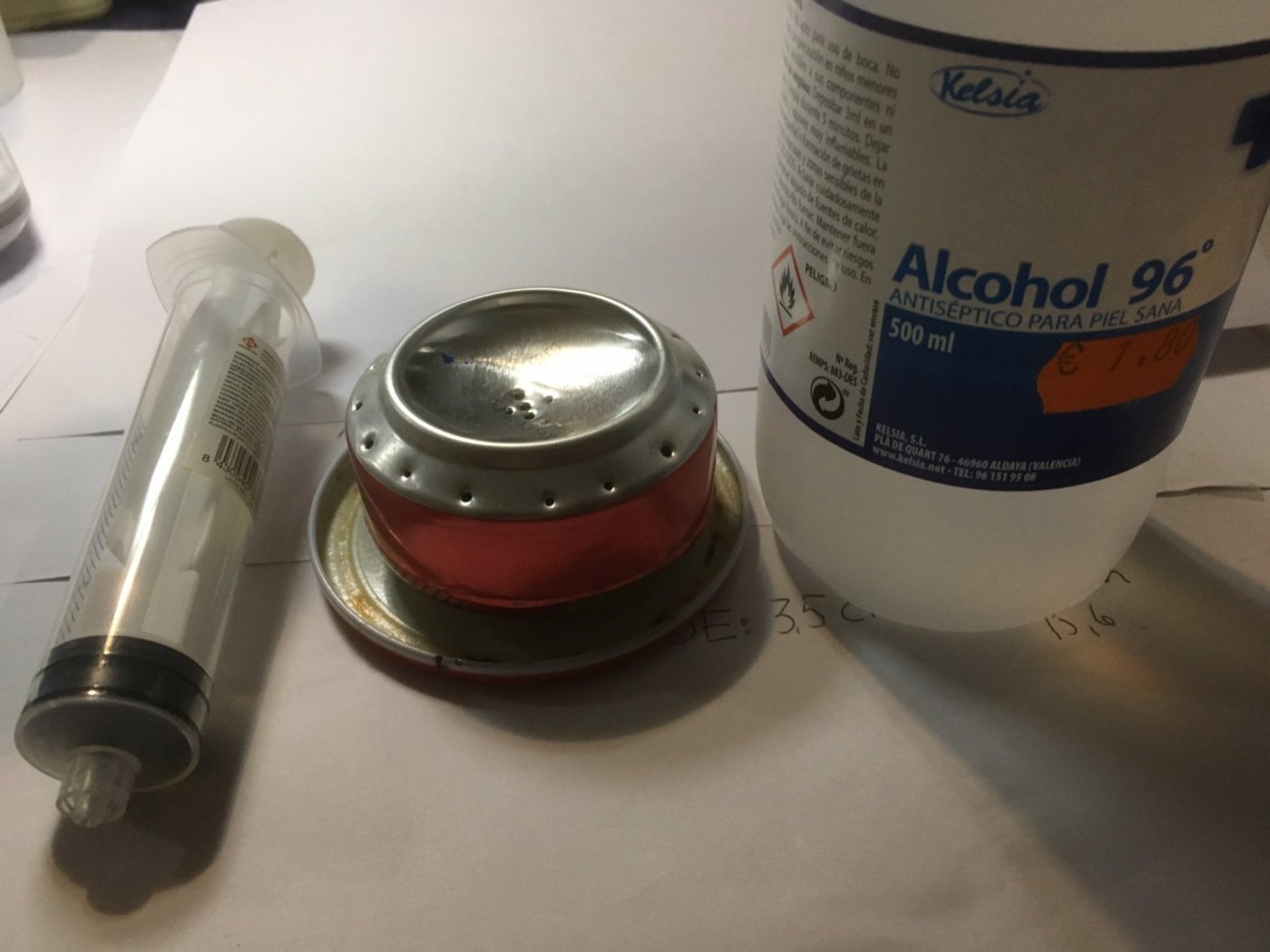

1.       Bruk gjerne en sprøyte og fyll på rødsprit gjennom fyllehullene

2.       Bruk alltid et syltetøylokk fra store syltetøyglass.  Skal du bruke lokk med mindre diameter må du bruke tynne bokser.

3.       Ovnen skal alltid fyres opp fra lokket.  Fyll litt rødsprit i lokket, sett ovnen på og tenn på rødspriten.

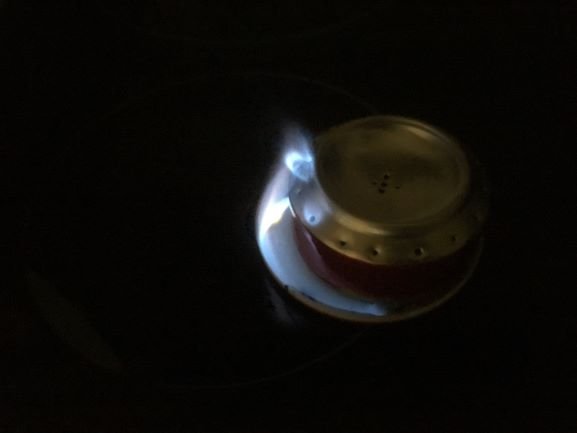

4.       Etter noen sekunder antennes rødspriten inne i ovnen.  Rødspriten begynner på koke og presses ut i mellomrommet mellom inner- og yttervegg og antennes i brennehullene.

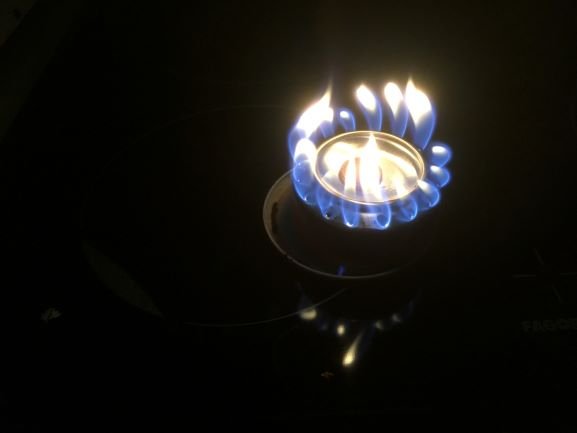

5.       Til å begynne med er flammen ganske høy, men jeg legger på en Euro, 2 cent (tilsvarende) over luftehullene, da roer flammene seg raskt.


11 mynt.JPG

Bruk med bønneboks

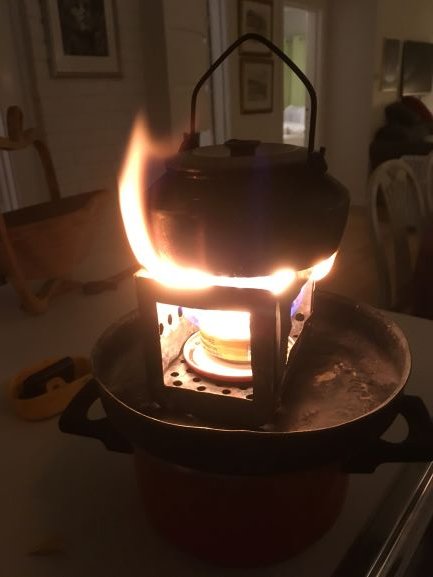

6.       Skal ovnen brukes i kvistbrenneren settes selvfølgelig det hele inn i ovnen før oppfyring.


7.       Slukking.  Blås kraftig rett ovenfra, hvis nødslukking bruk vann.

8.       All rødsprit må fjernes før transport.



Lykke til













1c  klippe av topp.JPG

4 grovklipp.JPG

5d  innerveggens høyde.JPG

6a innervegg på plass.JPG
