NYTT ÅR OG NY OVN.



Vel, helt ny er den ikke for jeg har beholdt blikkboksovnens vitale mål 100 x 100 x 140 mm.  Men likevel er den helt ny, konstruksjonen er ny, materialet er nytt - metall fra spraybokser.  Og siden materialet er lettere veler "sprayboksovnen" 101 gram mot "blikkboksovnens" 165 gram

Bilde nr 1.  Viser ovnen - pga tidsfaktoren er den fyrt opp i peisen.  Jeg trodde at den skulle bli nyttårsbarnet, men dagen i går ble for kort.

----------------------------------------------

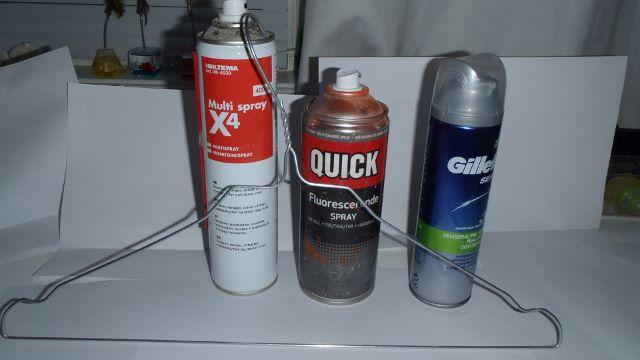

Bilde nr 2.  Alt metall fra disse og lignende spraybokser kan brukes.  Og har du en kleshenger i metall har du det som skal til.  Eller en litt tykk ståltråd.

Dessverre kan ikke tomme gassbokser til primuser brukes.  De brenner opp.  Test alt metall først i peis/ovn/ bål.

NB.  En tom gassboks er aldri helt tom!!.  😠  Uansett punkter dem!! .

.

.

Kleshengeren.  Ståltråden skal bli til låsepinner, som sammen med platenes vinger skal bli til hengsler.  Klipp ut 130 mm og bøy den ene enden 90 Grader.  Mål så opp 100 mm og klipp.  Spiss enden.  Da er den letter å tre.

------------------------------------------------

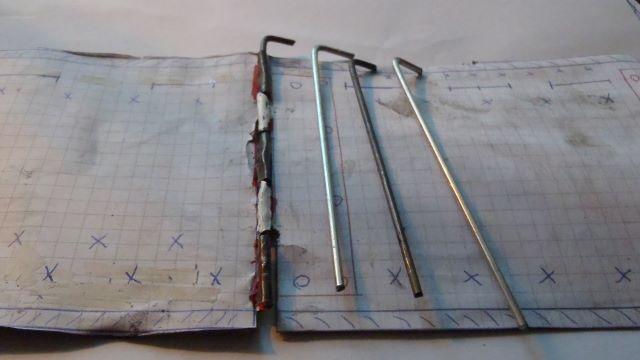

Bilde nr 3.  Viser låsepinnene.  100 mm lange

----------------------------------------

Bilde nr 3.  Når gassboksen er punktert klipp dem opp slik at du får en metallplate.  En gassboks som vist til venstre og høyre er akkurat 160 mm oppklippet.  Vær derfor nøye med klippingen, fordi du trenger 160 mm til 3 av platene.  Boksen til venstre er høyere enn den til høyre.  Der får du ut 160 mm på høyden.  Malingsboksen i midten har større diameter og passer derfor utmerket

-----------------------------------------------------------

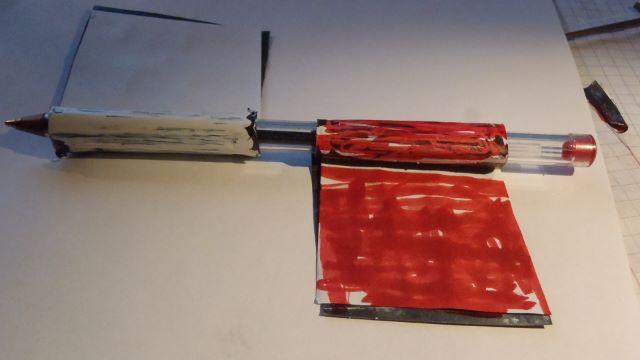

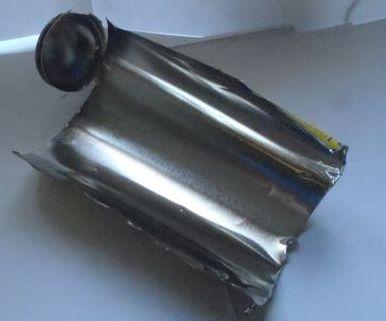

Bilde nr 4 viser en boks oppklippet

-------------------------------------------------------

Metallplatene blir også leter å bearbeide om du "tar ut spennet".  Dette gjøres ved å la dem få noen minutter i peisen/ovnen eller du kan bruke en gassbrenner/primus/bål

Siden metallet er så lett å bearbeide kan du faktisk lage 90% av ovnen inne på kjøkkenbordet.  Det er kun boring som du bør gjøre ute, om du ikke er alene hjemme da.

----------------------------------------------------------

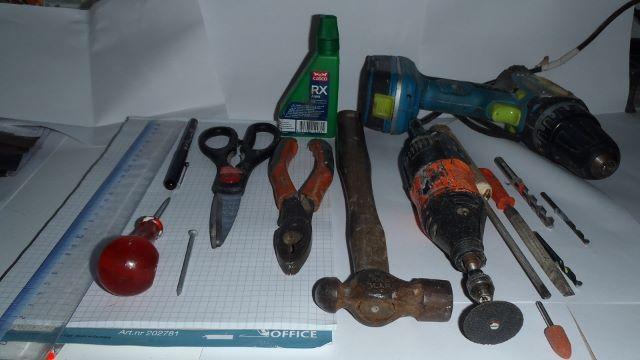

Billde nr 5.  Ved å bruke et så tynt metall trenger du ikke å bruke annet verktøy enn et du sikkert har i huset.  Det eneste spesialverktøy jeg bruker er en Dremel og i stedt for en drill bruker jeg en søyleboremaskin.  Men også en Dremel kan lett erstattes av et huggjern eller en kniv

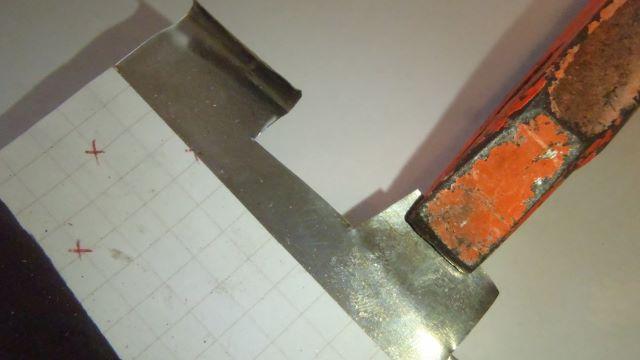

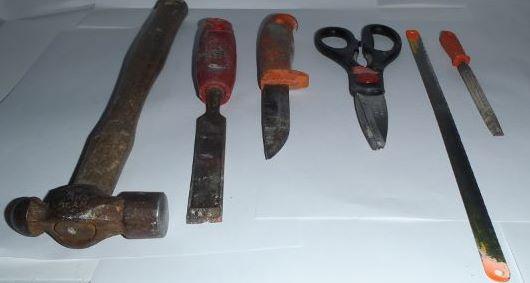

Bilde nr 6.  Om du ikke har du en Dremel kommer du langt ved å se på neste bilde

################################

Men hva er det som kommer ut at noen gassbokser og en kleshenger.?

Bilde nr 7 viser ovnen fix ferdig, og det neste bildet hva den tåler uten å knele,

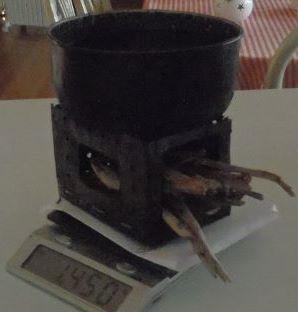

Bilde nr 8.  Her har jeg fylt en kjele full med vann.  Vekten stoppet på 1450 gram.



--------------------------------------------

Flatpakket.  En slik ovns største force er at den kan flatpakkes

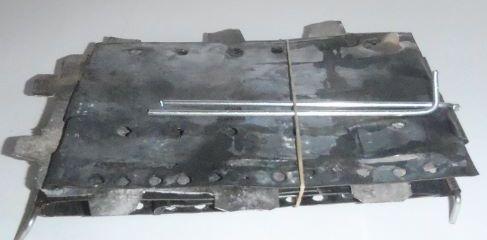

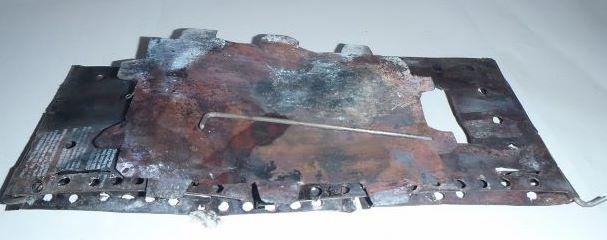

Bilde nr  9.  Flatpakket alt 1.  Ved å trekke ut 2 låsepinner.  Lengden er her komfortable 140 mm

-----------------------------------------------------------------

Bilde nr  10.  Flatpakket alt 2.  Kun 1 låsepinne er trukket ut.  Lengde 240mm.

-------------------------------------------------

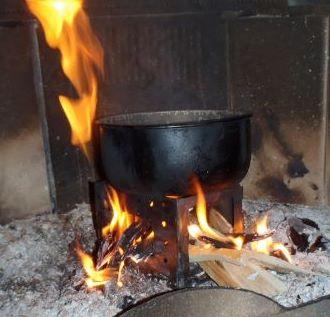

Bilde nr 11  Og her brenner det lystig.  Jukset litt og brukte peisen

Bilde nr 12.  Og skal du bare kose deg ser det slik ut.  Legg. merket til at ovnen er endematet.  Fordelen med mating fra enden og siden er at veden kan være litt lengre enn ovnen.  Dette i motsetning til toppmatede.

##################################################################################################################

DE FIRE PLATER + BRENNEPLATEN

Alt starter med det første skritt, så også her.  Tegn opp på et rutenettpapir de forskjellige platene og lim papiret på hver sin plate.

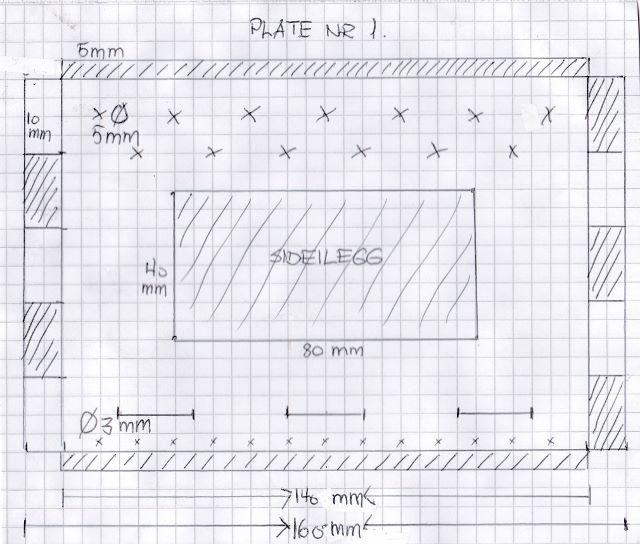

Fig 1 viser sideplate nr 1.  Legg merke til at på endene er det skraverte og hvite felter.  De skraverte skal klippes bort, og da står de hvite tilbake.  Det er de som skal bli til hengsler.  Legg også merke til den 5 mm brede skraveringen på platene topp ogbunn.  Disse skal IKKE klippes bort, men bøyes og hamres inn slik at ovnen blir litt sterkere.

For best resultat når du borer.  Skru platene fast til et trestykke.  Når lle boringer er ferdig snu platene og bank ut gradene.  Frisk gjerne opp med boret.  Puss glatt med et sandpapir.

X merkene:  Slå først et spor for boret, Bruk en hammer og en sy/spiker.  Bo ut med et 5 mm bor.  X helt nederst er også et trekkhull.  Bruk et 3mm bor her.

10 mm fra bunnen er det tegnet opp 3 stk 20 mm lange streker.  To på endeplatene.  Dette er spalter som brenneplatens vinger skal inn i.

Før du begynner å klippe ut vingene tren litt på forhånd.  Du har litt metall til overs ifra platene 2 og 4.

Legg også merke til at plate 1 og 3 er like.  Og 2 og 4.

Patene

Fig 1. Sideplate 1.  Sideilegget klippes.  Lag et spor med huggjernet.

------------------------------------------------

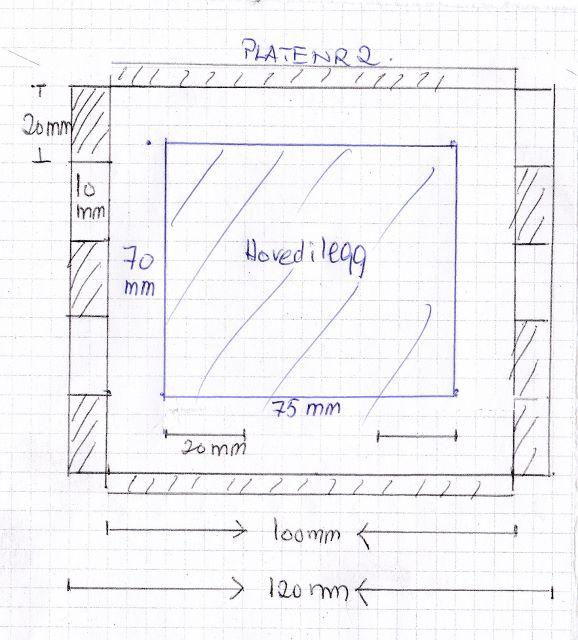

Fig 2.  Plate 2. Endeplate med vedilegg.  Hovedilegget klippes ut på samme måte som sideilegget på plate2 (fig1)

-------------------------------------

Fig 3.  Plate nr 3.  Sideplate.  Legg merke til at denne platen, og plate 4 kun har noen få trekkhull.  Hvis vinden er plagsom plasser ovnen med plate 3 og 4 mot vinden.  (Som på Trangia stormkjøkken)

-----------------------------------------------------

Fig 4.  Plate nr 4.  Endeplate



Spaltene.  Jeg bruker en Dremel med kutteskive eller om du ikke har en dremel bruk et huggjern, en saks og en fil, evt et baulfilblad

Bilde nr 12A.  Skru platene fast først.  Plasser kutteskiven midt i senter av streken.  Press bare nedover og følg med når kutteskiven er ved sidemarkeringen.  Snu platen og sjekk at sporet er bredt nok



.



--------------------------------------------------

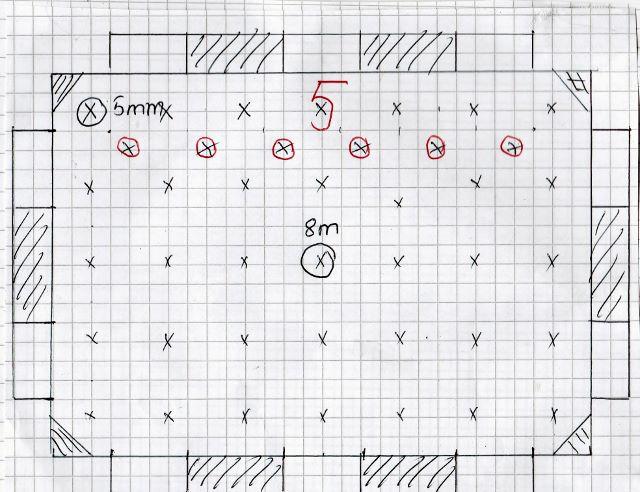

Fig 5.  Og tilslutt brenneplaten.  Xene markerer trekkhull.  Bor først ut de som er merket med blått.  Om du synes trekken blir for dårlig tegn opp brennerplaten. lim den på og bor opp de røde xene.

Legg også merke til senterhullet, 8 mm.  Om du ønsker å bruke en Trangia gassbrenner som backup trenger den et 8mm hull.

Litt om vingene.  Alt skrevart skal klippes bort.  Rund av hjørnene og når du setter hele herligheten sammen kan det nok trenges en frisering både på vinger og spalter.  .

-------------------------------------------------

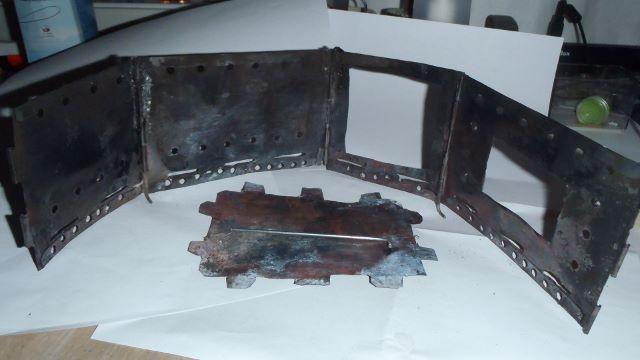

Bilde nr  13.  Og siden jeg i punktet ovenfor har brakt inn sammensetning viser bildet at plate nr 1 - 4 er hengslet sammen.  Brenneplaten ligger klar og dens vinger skal inn i spaltene.  Litt "trøblete" i starten kanskje, men etter litt trening går det bra.  Når brenneplaten er på plass linkes het hele sammen med en låsetråd (ståltråd).  .





Hengslene.

Alle platene har 3 vinger på den ene siden og 2 på den andre.  Siden alle mål på vingene er like kan det være nødvendig å justere vingene slik at de passer sammen.

Bilde nr 14

Disse vingene skal bli til hengsler.

¤¤¤¤¤¤¤¤¤¤¤¤¤¤¤¤¤¤

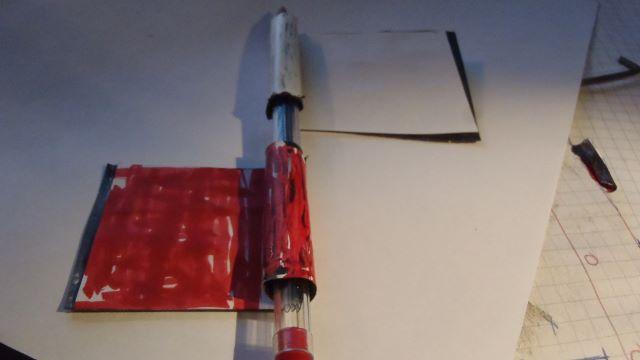

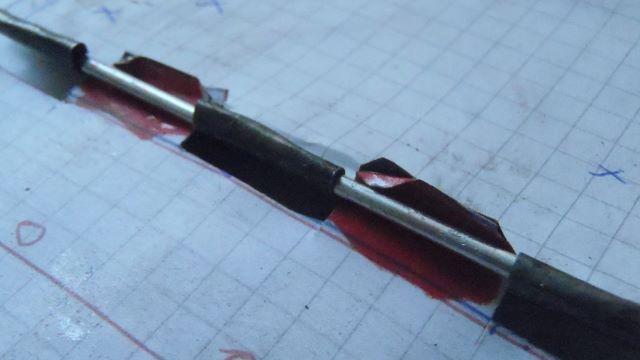

Bide nr 15 viser hvordan vingen er bøyd og rullet over låsepinnen.

Bilde nr 16 viser en hvordan vingene danner en sylinder over låsepinnen



Bilde nr   17 tar for seg selve prosessen.  Begynn med den siden som har 3 vinger.  Plasser tangen ca 3 mm inn på vingen og bøy opp 90 grader.  Da vil det se ut som på den øverste vingen.  Utfør dette på alle vingene på dem siden som har 3.

Deretter ta for deg alle sidene med 2 vinger.  Bøy disse også opp, men ikke lenger enn 30 grader.

Bilde nr

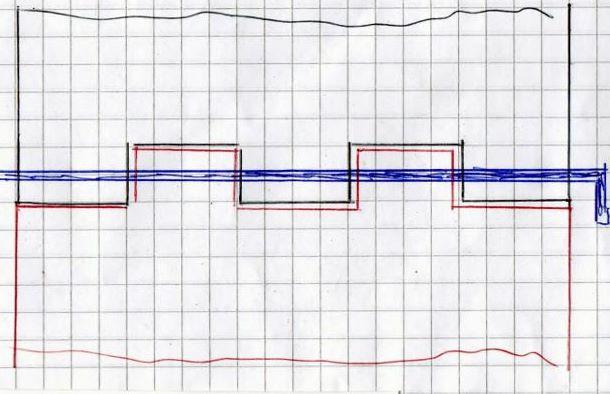

Bilde nr  18 Neste bilde viser vingene i hverandre og låsepinne.  Vingene skal bøyes over den slik at den blir liggende inne i 5 sylindre

Igjen:  Ta en plate og fullfør bøyingen på den øverste vingen.  Dette gjøres ved å legge pinnen inn i 90 graders bøyen og lag en sylinder.  Gjør dette på den nederste vingen og deretter på den midterste.  Ved å gjøre det slik vil låsepinnen løpe rimelig fritt i de tre sylindrene.

Ta nå korresponderende plate (som har 2 vinger), og lirk (derfor bare 30 grader) inn vingene under låsetråden.  Lag så sylindre , og du har verdens flotteste hengsler

Bilde nr  19 viser at hengslene er ferdige på den ene siden og at plate med 2 vinger står for tur





Bild nr 20  Og nå skal jeg på en liten tur.  Den blir nok med "blikkboksovnen"  "Ingen er som den".

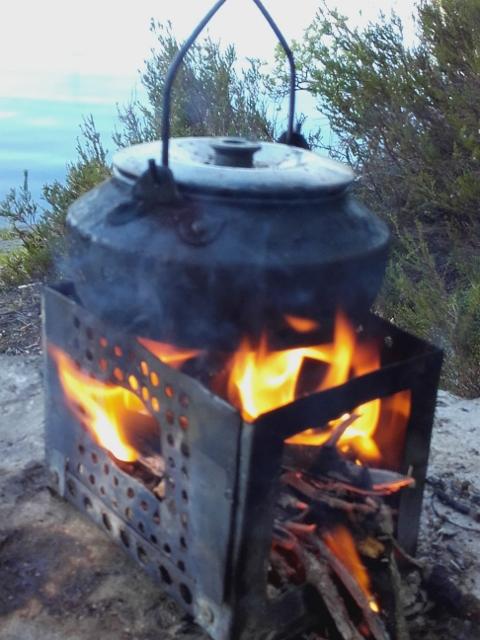

Bilde nr 21.  Men siden det tross alt dreier seg om sprayboksovnen er det den som skal fyres opp først.

UNN DEG GLEDEN AV Å LAGE DIN EGEN OVN, OG GLEDE DEG OVER AT DU SPARER MINST 1, 5 KG VEKT PÅ RYGGEN.



Og så er jeg kommet dit:  Våger jeg?  Å trykke på Lagre?  Tar sjansen - adressen er jo anonym.





































[+Tom42]

  Tom42 skrev (På 2.1.2017 den 14.02):

.

##################################################################################################################

DE FORE PLATER + BRENNEPLATEN

Alt starter med det første skritt, så også her.

Ekspander

Jeg stusset en del på utsagnet:  "De fore plater + brenneplaten".  Men det skal selvfølgelig være:  "De fire plater----"

[graham]

  Tom42 skrev (På 3.1.2017 den 5.28):

Jeg stusset en del på utsagnet:  "De fore plater + brenneplaten".  Men det skal selvfølgelig være:  "De fire plater----"

Ekspander

Fjellforums korrekturhjelpetjeneste er heldigvis våken. Problem løst

[+Tom42]

  graham skrev (På 3.1.2017 den 5.55):

Fjellforums korrekturhjelpetjeneste er heldigvis våken. Problem løst

Ekspander

Som alltid hjelpsomme.  Takk.  Tviler vel på at sprayboksovnen kommer til å bli vårens slager, men moro har jeg det.  Og så håper jeg jo at flere og flere får øynene opp for vedovnens kvaliteter:  en god varmekilde, gratis brensel, og ikke minst man kan redusere vekten på sekken betraktelig.



Mvh

Tom

[+Tom42]

  graham skrev (På 3.1.2017 den 5.55):

Fjellforums korrekturhjelpetjeneste er heldigvis våken. Problem løst

Ekspander

@graham:  "Ei saa peittää":  Tydning:  "Må ikke tildekkes"

[Lompa]

Takk for utførlig bruksanvisning! Skal prøve når jeg får en ledig stund.

[+David S.]

Ovnen din ble fin den. Jeg må prøve dette selv.

[sandress]

Tror jeg skal finne frem diverse spraybokser når jeg kommer hjem fra Gran Canaria🔥
