Syprosjekt: Enmannstelt

[Fjellrypa85]

Jeg har i lenger tid planlagt et større syprosjekt. Har til nå hatt mindre prosjekter som har resultert i fullt brukbart friluftsutstyr. Nå står telt-syprojekt for tur. Planen er et enmannstelt med innertelt. Det er to grunner til at det blir enmannstelt. 1: Det er noe jeg mangler og 2: Det kan være en overkommlig jobb siden størrelsen blir mindre. Selv om jeg er klar over at det vil ta tid om det skal bli bra.

Siden det allerede finnes mange bra telt på markedet så er tanken å lage en hybrid av flere som har løsninger jeg ønsker. Slik jeg tenker nå vil det se ut som en kryssing av Hilleberg Akto og Vaude Power Lizard. Formen vil primert ligne Akto med sine rette endevegger med to 40 cm stenger i hver ende. Stangsystemet vil bli med klips og «lommer» for stenga i hver ende. Høyde i ytterteltet vil bli 110 cm. Jeg har hørt flere klage på luftemulighetene i Akto så jeg planlegger å lage lufteluker på hver side av stanga på teltets øverst punkt i tillegg til lufteluker i enden. Jeg tenker også å lage en topphatt som vil ligge over luftelukenen slik at de kan være åpne selv om det regner, den vil også dekke teltåpningen delvis. Om dette er en god løsning gjenstår å se, men tenker at teltet skal være fullt brukbart selv uten denne beskyttende topphatten.

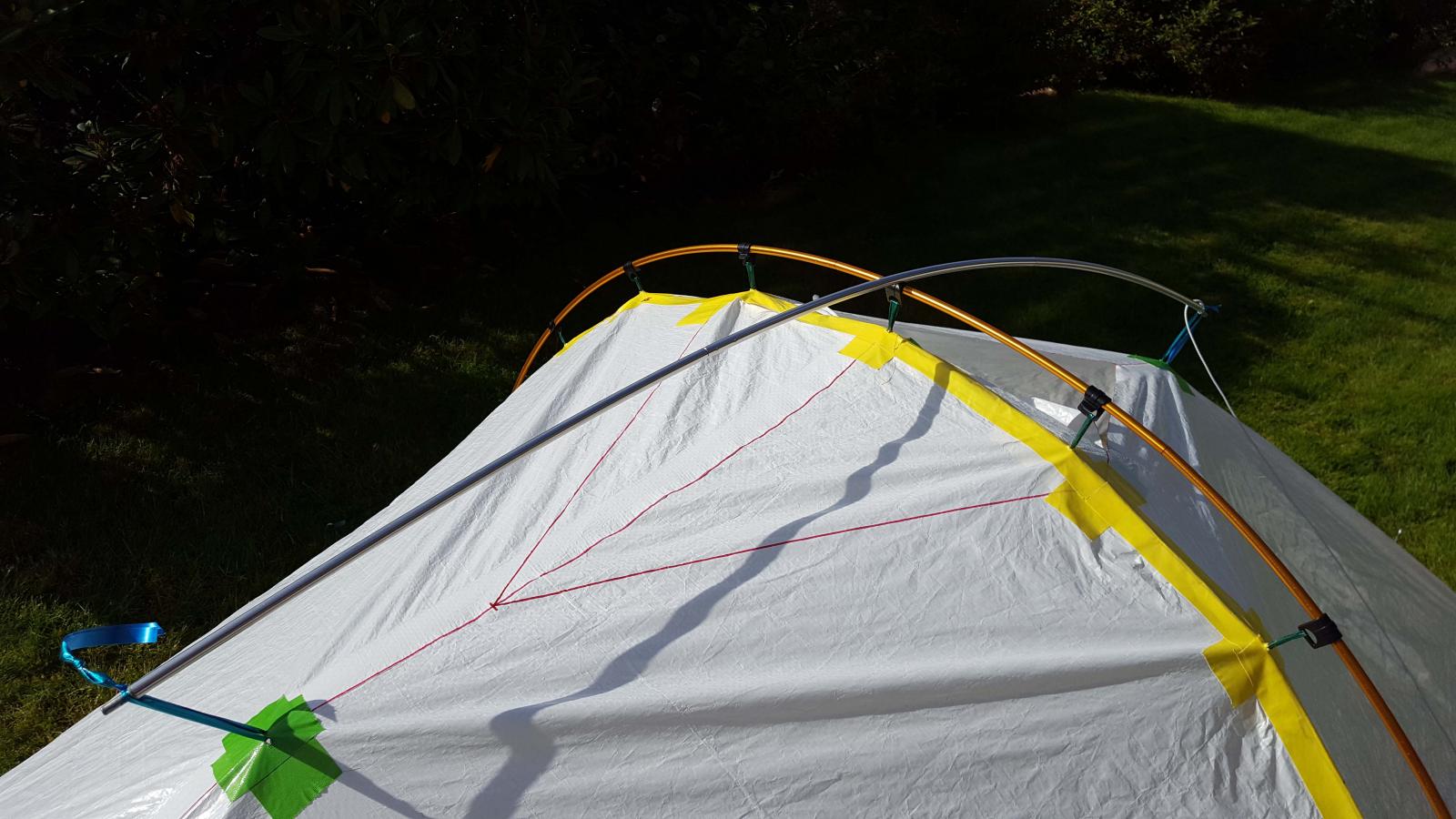

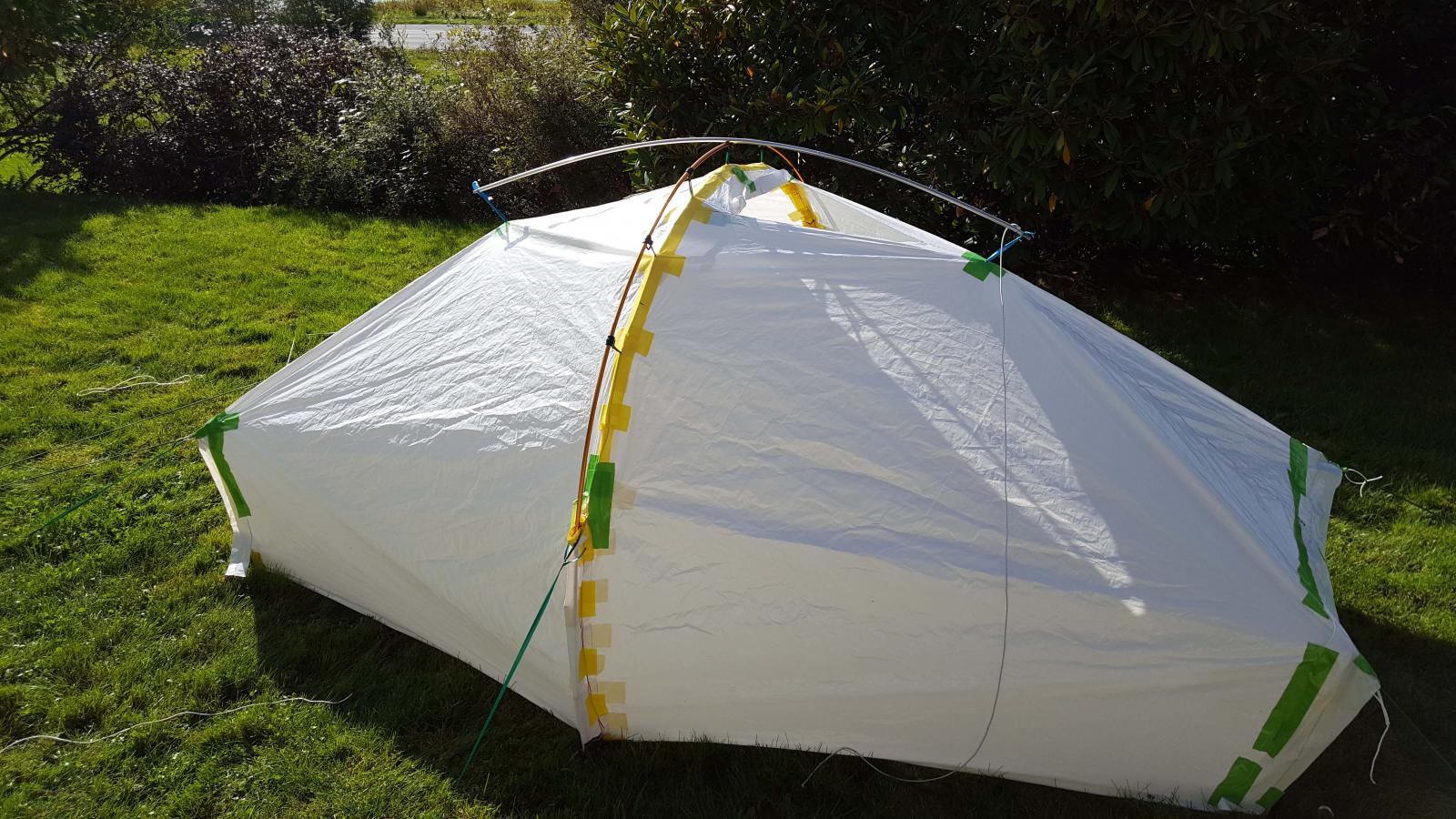

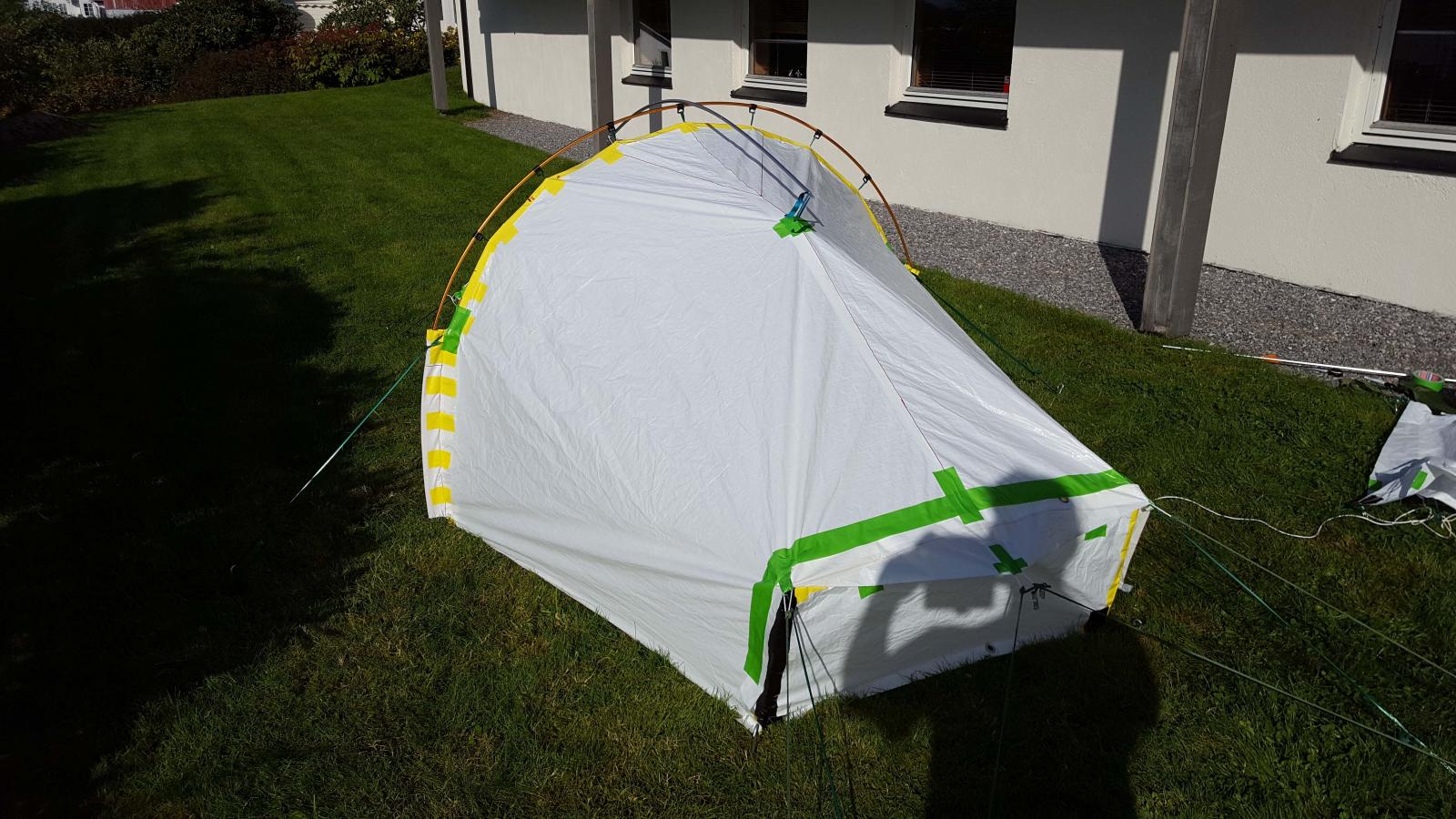

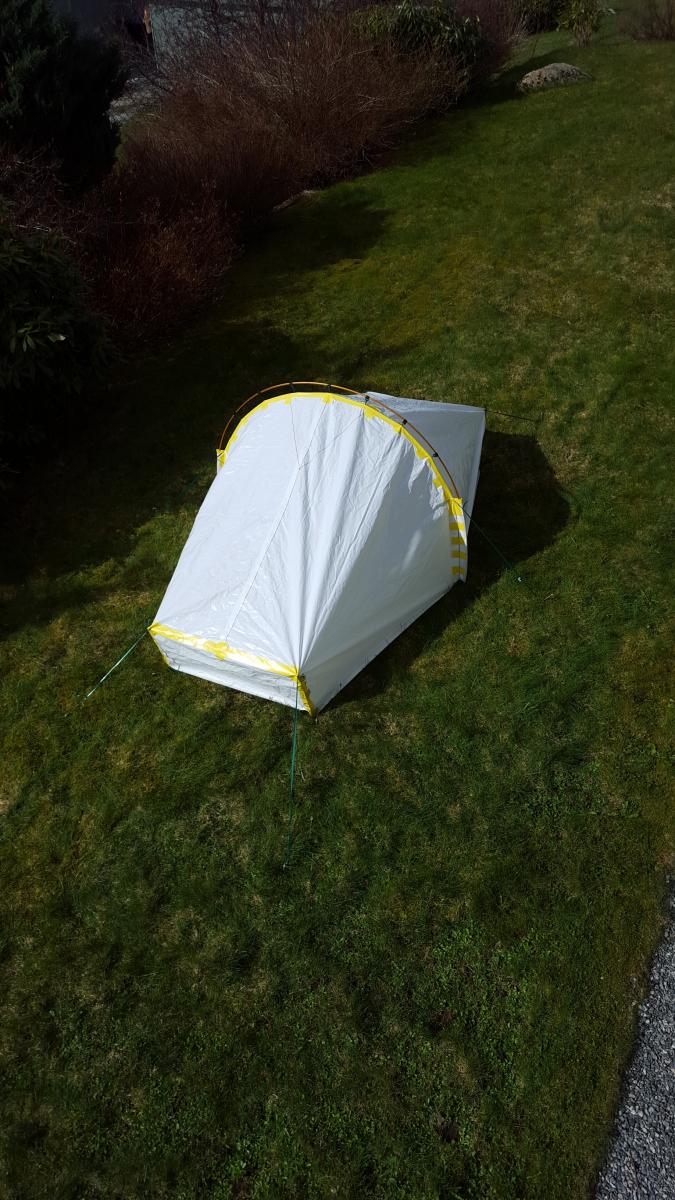

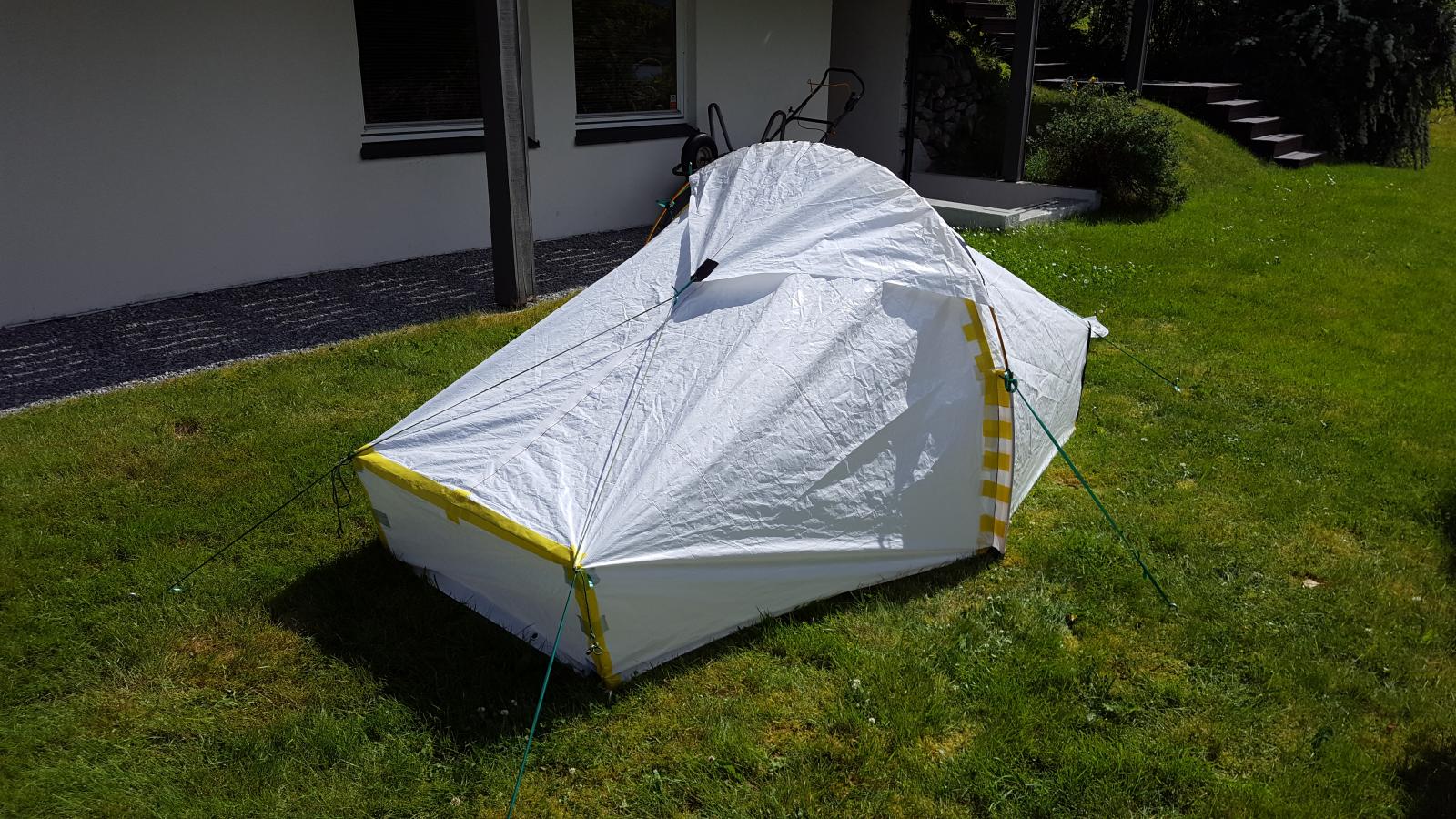

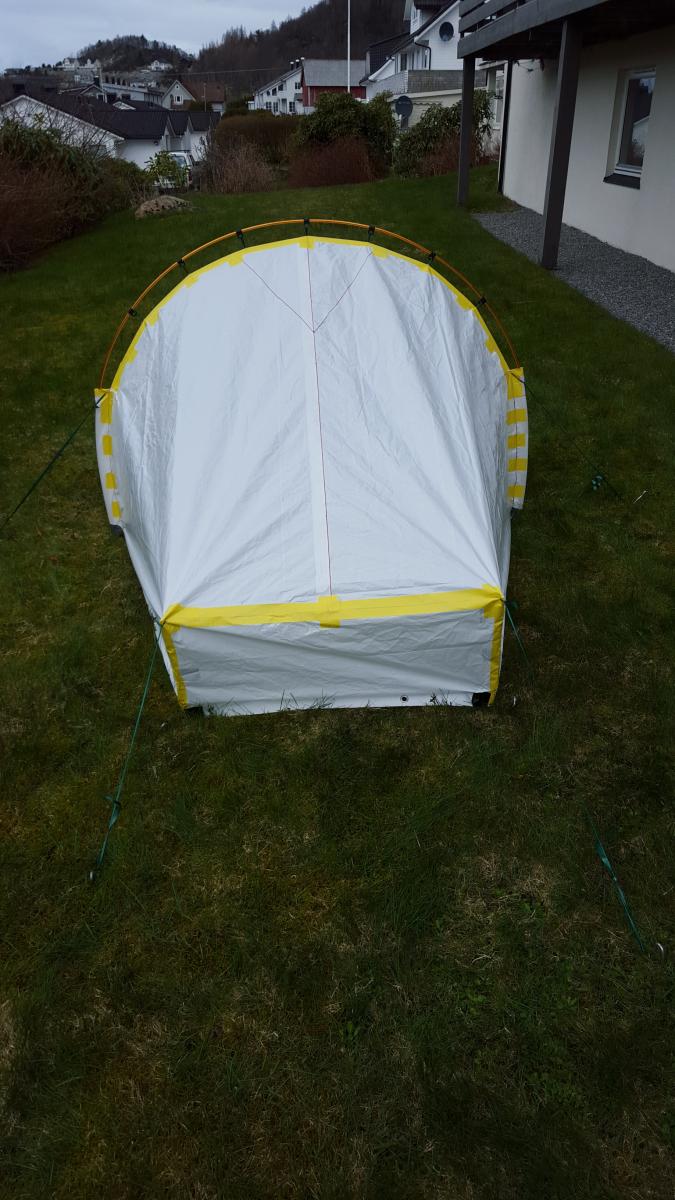

Jeg har laget en fullskala prototype av billig presenning for å se om målene stemmer og om det er en løsning jeg liker. Nå har tiden kommet for å starte syingen av the real thing. Har bestillt stoff fra Extremetextil. Ytterduken blir av rød silnylon 60 g/m med svarte detaljer på klipsfester og stanglommer.

Hva vekten vil komme på etter det er ferdig er jeg ikke helt sikker på. Mye småting som skal på som trekker opp vekten, men holder jeg meg innenfor 1,8 -2  kilo med plugger og stang så vil alle gram under det være en bonus. Jeg prøver å spare vekt der jeg kan, men vil ha et telt som er funkjonelt og solid.

Tar gjerne imot tips og triks fra andre som har gjort tilsvarende prosjekt. Og skal poste litt her på forumet etter hvert som prosjektet skrider frem.

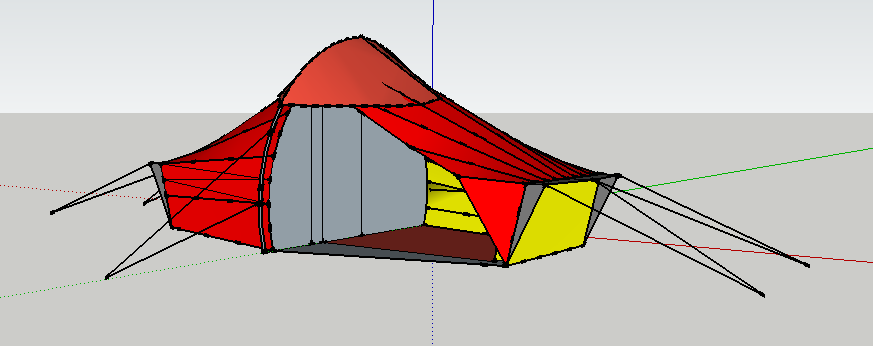

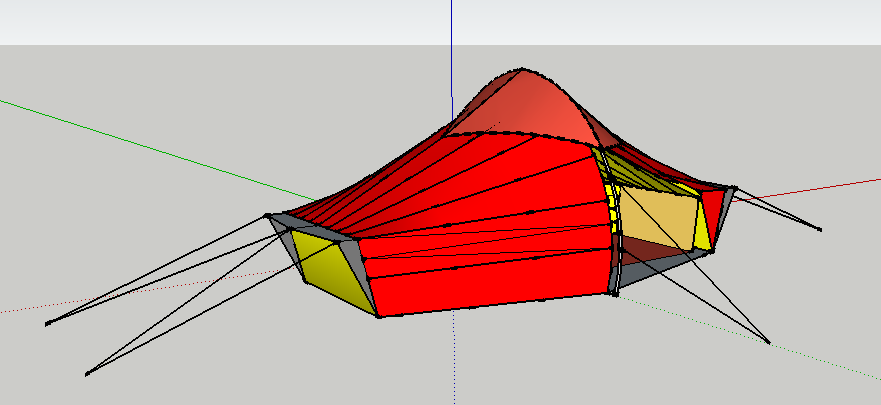

Legger ved noen bilder av prototypen og sketchup modelleringen som er gjort.

[whistler]

Stilig prosjekt. Dette blir spennende å følge

[paerl]

Ser ju riktigt bra ut!

Jag har sytt några egna tält de senaste åren (se min hemsida: http://parlindh.se/fjallvandring/?A=MYOG&B=index och en tråd på utsidan: http://www.utsidan.se/forum/showthread.php?t=78038 ).

Det som är svårast med en sådan här konstruktion är att få kurvan på tyget mot stången rätt. Silnylonet sträcker sig på oväntade sätt (betydligt mer  diagonalt mot väven än utefter varpens rikting) så det räcker inte med en bra matematisk modell. Ta till lite extra tyg i det området så att du kan justera efter att du slagit upp tältet första gången.

Topphatten kan ge problem när det regnar eftersom de två tyglagren hamnar mot varandra och gör att det börjar droppa igenom. Jag har haft vissa sådana problem på mitt senaste tält med det lilla taket över dragkedjan.

Jag kommer försöka hålla lite koll på tråden även om jag inte är inne här så ofta.

[+Tom42]

Så spennende.  Sjekk også siden til andersj.se.  Han driver med det meste.

[Fjellrypa85]

Takk for innspill @paerl! Ser ut som du er erfaren innen teltlaging. Imponerende arbeid på sidene dine!

Det med at en kan få vann som trekker gjennom pga duk som ligger mot hverandre har jeg ikke tenkt på. Men jeg har sett med bekymring at det kan bli lite luftgjennomstrømning til luftelukene når stoffet til "telthatten" kommer for nært teltduken. Jeg har jobbet med en ide i dag som kanskje kan løse problemet. Jeg kan lage en kryssende stang som er ca 1,5 meter lang og blir hektet inn på teltduken med en 10 cm klaring. Telthatten kan da tilpasses denne formen og det blir en mer avstivet konstruksjon så topphatten fungerer som på Hilleberg staika. Ser også ut som at denne ekstra teltstanga løfter hele teltkonstruksjonen slik at duken blir stram og fin. Legger ved noen bilder av utprøvingen av ideen i dag:

[ViktorS]

Lignet litt på tarptent scarp !:) blir spennende å se fortsettelsen på dette!:)

[qwer993]

Spennede prosjekt. God ventilasjon er veldig viktig, men ville ikke laget noen topphatt på teltet, det kompliserer konstruksjonen og øker vekten. Med en skikkelig ventil med "takskjegg" (og myggnetting) i hver ende har du allerede bedre ventilasjon enn på Helsports Ringstind-serie, som er veldig populære. Ventilene må kunne stå åpne og gi gjennomtrekk i all slags vær. I tillegg ville jeg forsøkt å få til en "takventil" av den typen du ser på Ringstind. Den kan du vel teste ut på prototypen du allerede har laget. Med doble glidelåser i innerteltåpningen (aller hels med myggnetting) kan du ha en flik åpen øverst, som gir en viss pipe-effekt med utlufting av fuktig luft, på samme måte som på Ringstind (som totalt sett har for dårlig ventilasjon synes jeg).

Endret 19. september 2016 av qwer993

[josteink]

Spennande prosjekt!

Har teikna og konstruert eit par telt men styrt vekk frå tunnelformen, det er enklare med rette vinklar og linjer. Korleis har du tilpassa/teikna teltet slik at det passer med bogen som teltstanga utgjer?

[Johan2000]

Kul! Jag sydde ju ett tält (en duks) för ett par år sedan. Det är massor av jobb, men man kan ju få mer som man vill ha. Trots den stora arbetsinsatsen är det inte omöligt att jag syr ett till, senare.

[Fjellrypa85]

Det er sant som du sier @qwer993, en topphatt og ekstra tverrstang vil øke vekten med mellom 150-200 gram og det vil være en ekstra ting å sette opp i reisinga av teltet. Jeg må vurdere hva jeg skal gjøre. Jeg likte hvordan duken strammet seg opp og mest trolig kan teltet motstå vind bedre med den tverrstangen. Silnylon blir litt slapp når det blir vått så ekstra stanga kan hjelpe på det også. Får veie for og imot.

 @josteink: sjølve formen på teltduken er blitt til gjennom å prøve ut forskjellige buer og vinkler i Adobe Illustrator for så å lage minimodeller skjært ut i papir. Etter en del forsøk stemte det såpass bra at jeg laget en fullskala mal av papplater som blei utgangspunktet for testversjonen, den er ikke endret på så beregningene stemte bra.

Jeg såg teltet ditt @Johan2000 når jeg hadde begynt å tenke på å lage et selv, så tror det inspirerte meg til å begynne på mitt eget:) Har du brukt det teltet mye på tur? funker hjemmelaget telt i den virkelige verden eller bør vi overlate det til de som kan det?:)

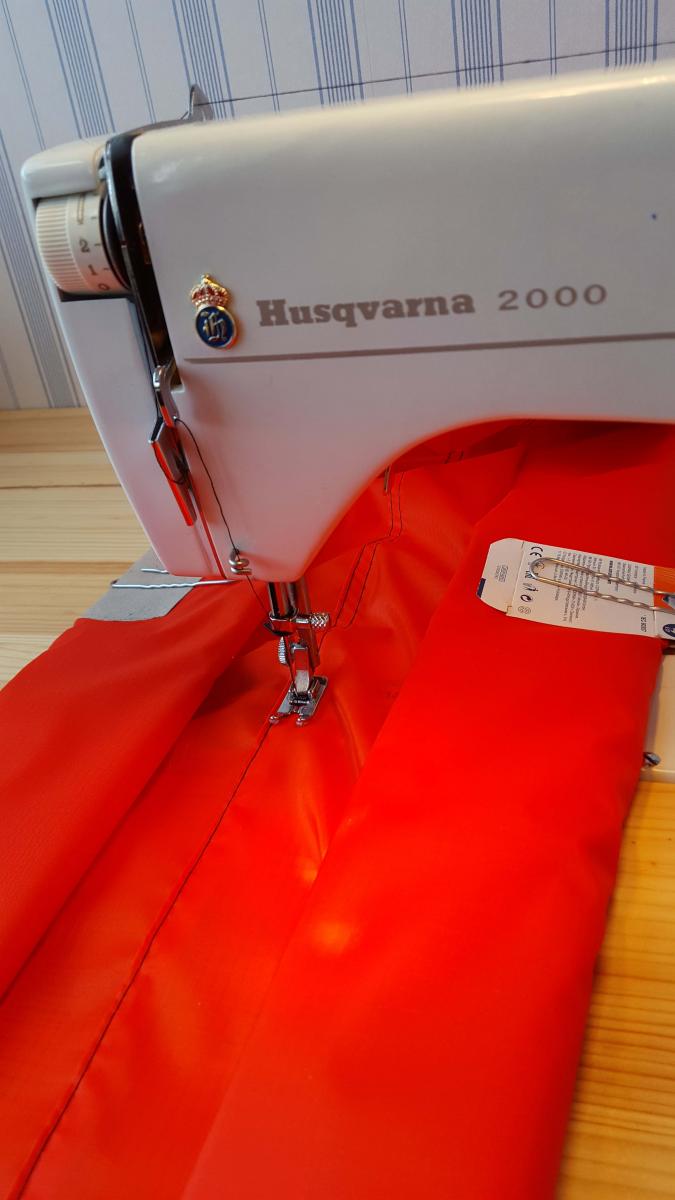

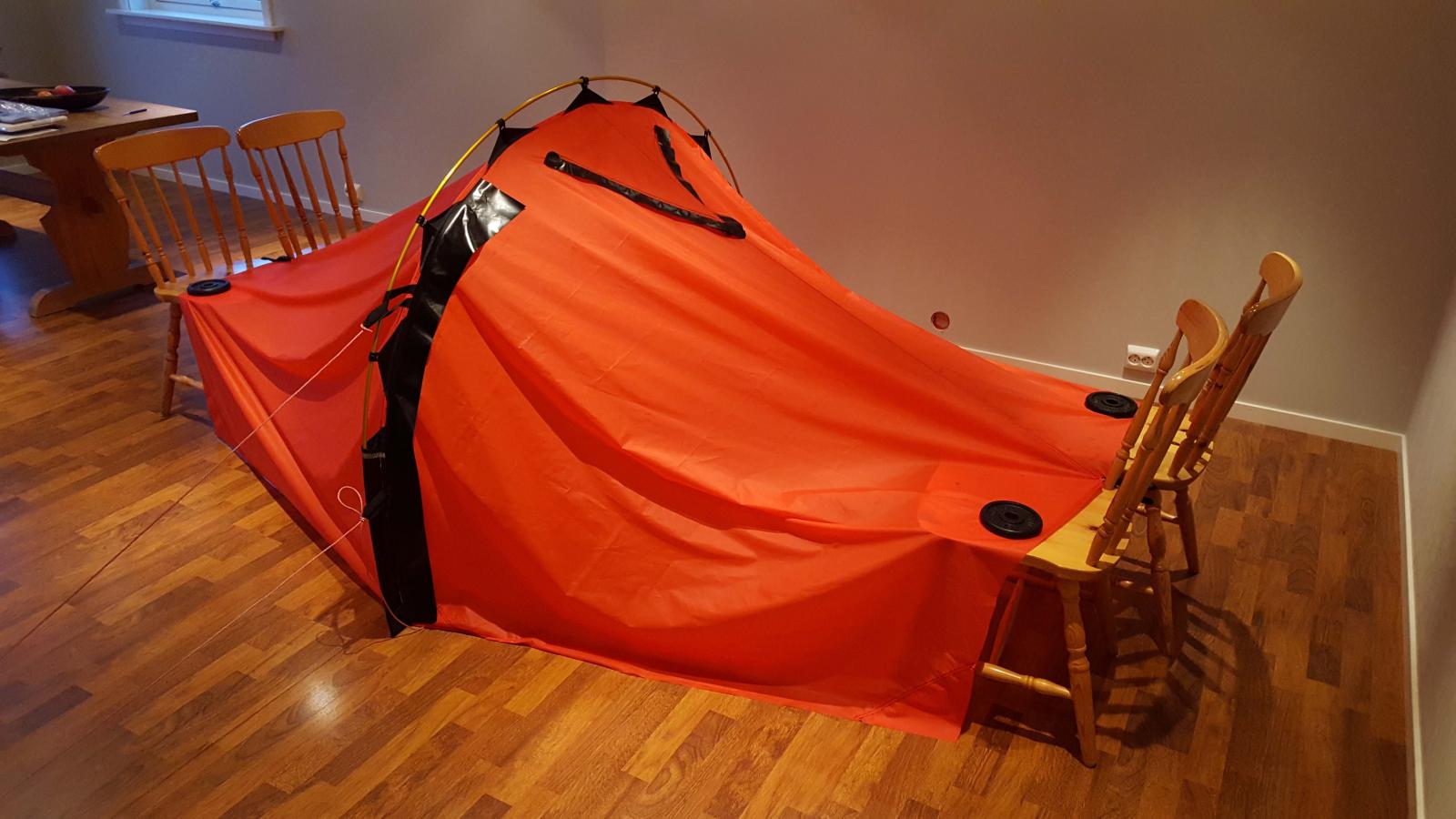

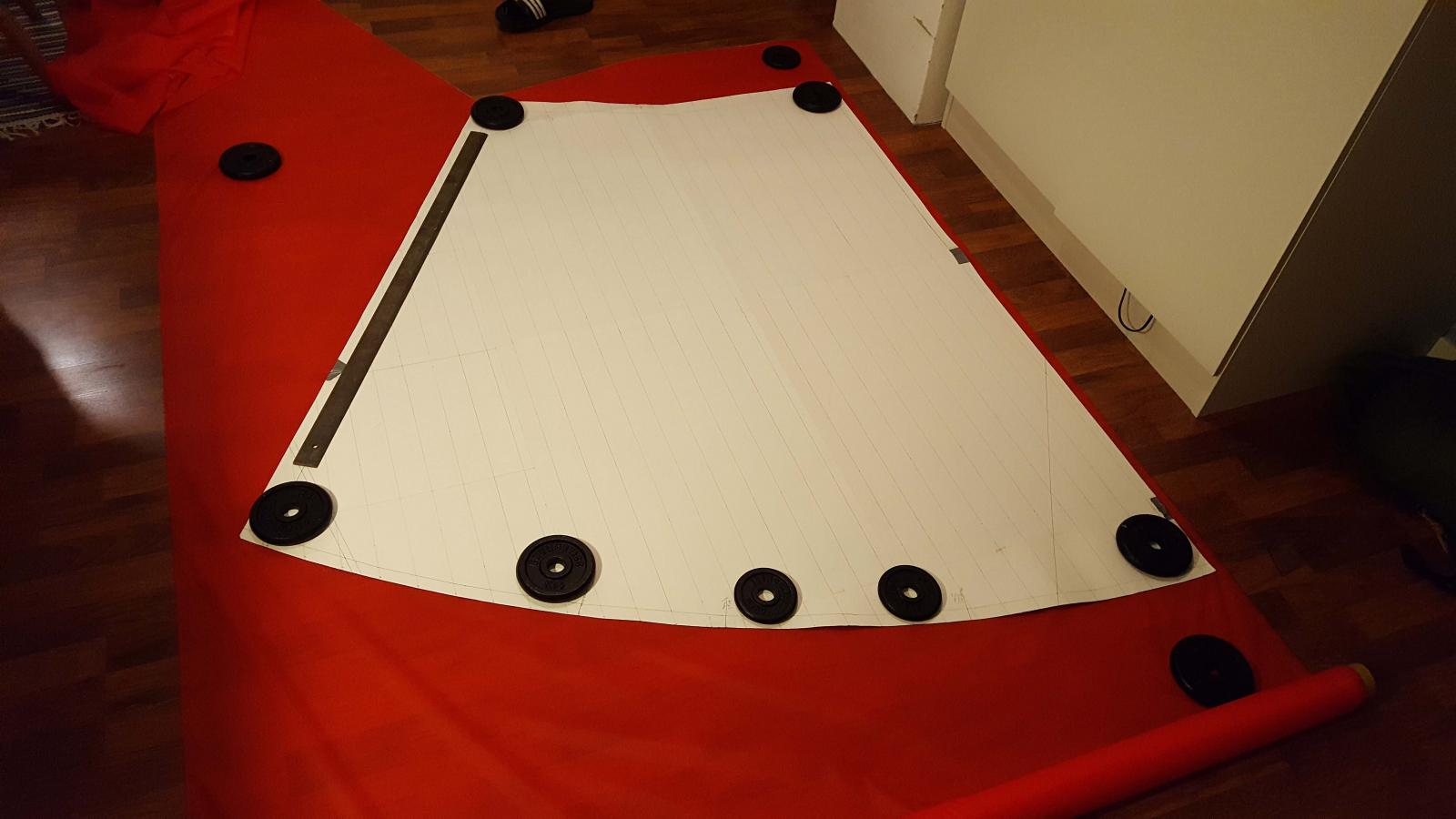

Nå er første delene av teltet klipt ut og sydd sammen. Så kan kanskje dele noen erfaringer med å jobbe med silnylon: Hadde problemer med å finne noe å merke silnylonen med som ikke forsvant, etter å ha prøvd diverse tusjer endte jeg opp med å bruke et såpestykke. Dette fungerte supert og det blir en tydelig strek som en kan følge når det skjæres ut. Til å skjære i nylonen har jeg kjøpt en rotary cutter og en kuttematte. Dette ser ut som et pizzahjul som er veldig skarpt. Siden du slipper å holde stoffet som en ville gjort med saks så blir kuttingen veldig presis og rett. Jeg har brukt nåler for å feste stoffdelene sammen før sying, man skal unngå å lage mer hull i silnylonen enn man trenger, men for å få en fin søm så er i alle fall jeg avhengig av å ha et stoff som holder seg på plass. Får heller ty til seamsealer om sømmene ikke er helt tett. Bruker forresten bomull/polyestertråd, så håper dette skal hjelpe for å tette sømmene.

[Johan2000]

13 timer siden, Fjellrypa85 skrev:

Jeg såg teltet ditt @Johan2000 når jeg hadde begynt å tenke på å lage et selv, så tror det inspirerte meg til å begynne på mitt eget:) Har du brukt det teltet mye på tur? funker hjemmelaget telt i den virkelige verden eller bør vi overlate det til de som kan det?:)

Nej, jag har bara haft det på en enda tur. Jag har knappt varit på några tältturer alls det senaste året och på dom har jag haft Hilleberg Unna eftersom jag ville ha själjvståeende tält på dom turerna. Det blev massor av kondens på den turen jag provade det. Inte så konstigt: Endukstält, temp runt nollan, på stranden av en sjö... Bättre förutsättningar för kondens än så går knappt att få..

[Fjellrypa85]

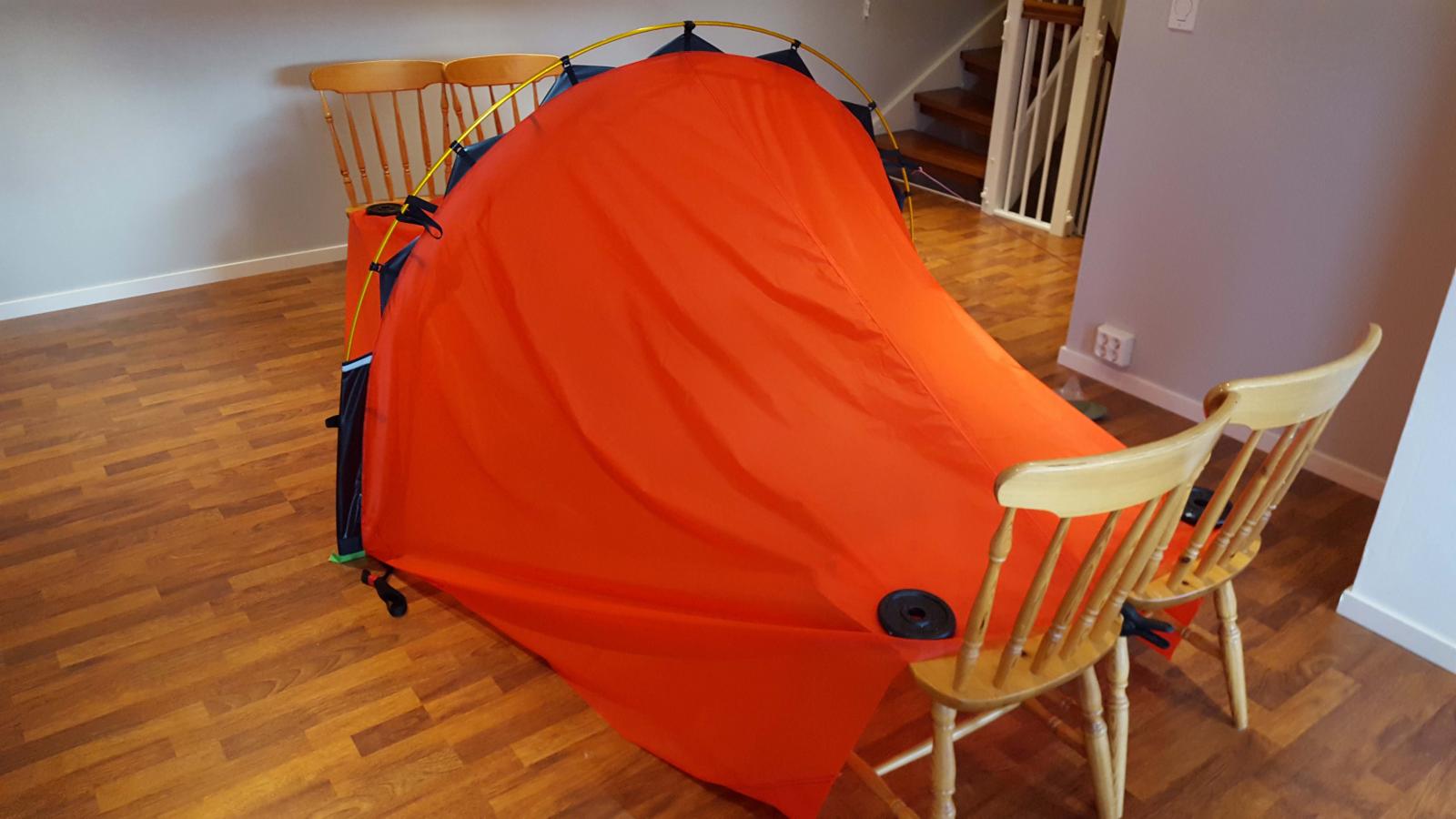

Da har teltprosjektet kommet et stykke på vei. Har fått sydd sammen hoveddelene av teltduken og stanglommer, stangklips og to bardufester på hver langside. Ente opp med å lage en lufteluke på toppen som er dekket av en stoffklaff. Har også planer om å lage en topphatt med tverrstang som kan benyttes ved behov. Det som gjenstår på ytterteltet nå er endenepanelene med lufting og bardunfester. Veldig gøy arbeid, men det krever tålmodighet:)

[+Tom42]

Utrolig spennende prosjekt,  Kommer det snart en ny rapport?

[Fjellrypa85]

19 timer siden, Tom42 skrev:

Utrolig spennende prosjekt,  Kommer det snart en ny rapport?

Kult at du liker prosjektet @Tom42. Nå er det bare småting som gjenstår på ytterteltet før det er ferdig. Siden sist innlegg har jeg fått laget endeveggene med halvmånelufting. Stoffet her er et fallskjermstoff (40 g/m) som forhåpentligvis er mindre tett enn silnylon. Det virker uansett solid. Har også laget et takskjegg på endene som strekkes ut av burdunene. I hver ender er det to 40 cm seksjoner av ei teltstang for å holde endene oppe. Stengene er festet på innsiden med nylonwebbing De er skråstilt slik at endeveggen er mest mulig i le for regnet. Har også satt på refleks på strategiske steder så det kan synes i mørket. Bardunene som er hillebergs 3 mm med snorstrammer. Den øverst bardunen ved teltstangen kan snurres rundt stangen for å legge mindre press på teltduken.Teltstangen er en 9 mm DAC Featherlite. Stanglommer og klipssystem ser ut til å fungere veldig bra

Har hatt prøveoppsett av teltet og er veldig fornøyd med resultatet. Det virker solid og duken er stam de fleste plasser. gleder meg til det siste er ferdig så jeg kan ta det med ut på ei testnatt. Skal snart få bestilt stoff til innerteltet å begynne å sy det. Det er nyttårsprosjektet.

Vekt på innertelt+teltstang+barduner er 1370 gram. Håpet er å få innerteltet under 500 gram, men time will show:) Kan spare litt vekt med å velge lettere endestenger og tynnere barduner, så får se etterhvert om jeg gjør det.

Er alt i alt veldig fornøyd med prosjektet så langt, håper veldig at teltet vil fungere når jeg skal ta det med på tur. Da vil det være verdt alle timene med tenking og sying:)

.



Endret 13. januar 2017 av Fjellrypa85

[josteink]

Veldig imponert over handverket!

[+Memento mori]

Artig, men tidkrevende. Hilleberg lagde 17 prototyper av Akto før det kom på markedet. Ser fram til neste innlegg.



[Fjellrypa85]

Forsøker å få det til relativt bra på første forsøk, selv om man i mange tilfeller har lyst å lage en ny versjon så fort den første er ferdig:) Men blir fort dyrt og tidkrevende. Jeg har basert mye i mitt prosjekt på Akto, så da har kanskje Hilleberg gjort mange av feilene fra før så jeg slapp å gjøre de igjen.

Vekta på teltet skal være: Yttertelt+teltstang+4 endestenger+barduner+10 Y-plugger = 1370 gram

[+Memento mori]

Likte Akto veldig bra, men blir for lang i ryggen til å sitte oppreist på et tynt liggeunderlag. Liggelengde for meg på 194 cm var langt nok. Men ble bare et sovetelt for min del. Men skjønner at det ble en bestselger.

Edit: Hadde testet yttertelt i vind og regn før jeg hadde laget innertelt. Tror sidebardunene burde vært en tanke høyere med tanke på vind rett på.

Endret 13. januar 2017 av Radiosugge

[dimex]

Imponerende rett og slett

[+Tom42]

Her er to ting man må bøye seg i hatten for:  Det endelige resultatet.  Her ligger det mange søvnløse netters grubling.

Lufteluken i taket.  Vil tro at teltet fungerer fint også uten innertelt med hensyn til kondens.

Om du skal utstyre teltet med baldakin husk å bruke litt brede barduner av teltstoff i motsetning til en vanlig tynn bardun på den delen som ligger over teltet.  (Klønete forklaring).

[Sigri]

Imponerende! Følger spent med på fortsettelsen fram til ferdig telt!

[Fjellrypa85]

Takk for alle tilbakemeldinger, kjekt at andre også synes det er spennende med sjølvlaga utstyr.

@Radiosugge: Takhøyden på midten i mitt telt er på 110 cm, så det blir noen cm høyere enn Akto. Nå er jeg 180 cm så det hjelper også på om eg skal sitte i teltet. Blir interessant å se dette med bardunplasseringa. Jeg plasserte den øverste sidebardunen så langt opp jeg syntes det var naturlig, men får svar på slikt når det tas i bruk.

@Tom42: Jeg er spent på hvordan den lufteluken i taket vil fungere. Poenget var å få en høyt plassert ventil som kan bidra til å unngå kondens. I mine andre telt så er det stort sett alltid kondens i de høyeste delene av teltet, og det er vel delvis fordi den har vanskelig for å unnslippe. Får jeg konstruert en brukbar hatt på teltet så kan denne lufteluka brukes når det regner også. Skjønner hva du mener med breiere barduner om jeg skal bruke baldakin. Skal ta det med meg om det blir aktuelt. Jeg synes innertelt er fint for å få en lun følelse inne i teltet, og holder unna småkryp. Men om det blir lite kondens i teltet så kan det være aktuelt å bare bruke et footprint i tillegg utenom myggsesongen.

[Viggo]

Tak for informationerne I denne tråd. Jeg finder det fantastisk flot og modigt at gå I gang med et sådant teltprojekt. Men netop ved at dele lidt informationer her, så kan det jo gøres nemmere for dem som vil prøve. Jeg har selv en smule erfaring med lidt kraftigere materialer. Jeg har tre spørgsmål som angår søm og tråd.

1) Hvilken slags søm anvendes til at sy dugen sammen? Jeg vil godt prøve at henvise til instruktion og video her, som angår ret kraftige materialer til både:

http://www.sailrite.com/Seam-Construction-Video

Og bruges dobbeltklæbende tape, synåle eller andet til at holde på dugen ved syning?

2) Hvilken slags tråd og trådtykkelse anvendes. Typisk anvendes 120 tråd i polyester til almindelig syning med husholdnings symaskine. 40-tråd er tykkere, og normalt maksimal trådtykkelse for en husholdnings symaskine. Nogle i presenning-branchen mener, at sytråd med delvis bomuld giver en mere vandtæt søm. Jeg har dog også hørt en importør af sytråd, om afviser den påstand som "gammel overtro".

3) Bruges syning med sik-sak nogen steder - f.eks. ved elastikbånd?

Endret 5. juni 2017 av Viggo

[Viggo]

Nu har jeg selv forsøgt at finde lidt mere information. Og jeg vil prøve at komme med et bud på, hvad jeg ville gøre uden overhovedet at have praktisk erfaring med at sy telt. Så det er med det forbehold.

Jeg har selv et ca. 12 år gammelt Hilleberg Nanno 3 GT og kigget på det med "spion øjne". Mit indtryk er, at de har anvendt en symaskine med to nåle og 6 mm afstand til næsten alle sømme. Det er også hurtigst at sy på den måde industrielt. Og de anvender den sømtype, som Sailrite kalder "Full Flat Felled Seam". Mit bedste gæt er, at de anvender 40-tråd - og det er altså en noget kraftigere tråd end 100 eller 120 tråd, som er det mest almindelige til hjemmebrug. Alt andet lige betyder tykkere tråd en stærkere søm. Til gengæld vil trådtykkelsen være større og dermed også nålestørrelsen. Og en tykkere penetrering vil give mere utæthed.

Der er et par andre meget anvendte måder at sy en søm på. Det er Fransk søm og "Flat Felled Seam". Jeg ville selv vælge "Flat Felled Seam" til telt, og hvor det som ofte kaldes vrang-siden vælges ud mod solen. Fordelen her er, at den ene sylinie ikke vil være synlig udefra, og sytråden dermed er beskyttet mod UV-lys, som alt andet lige svækker tråden med tiden.

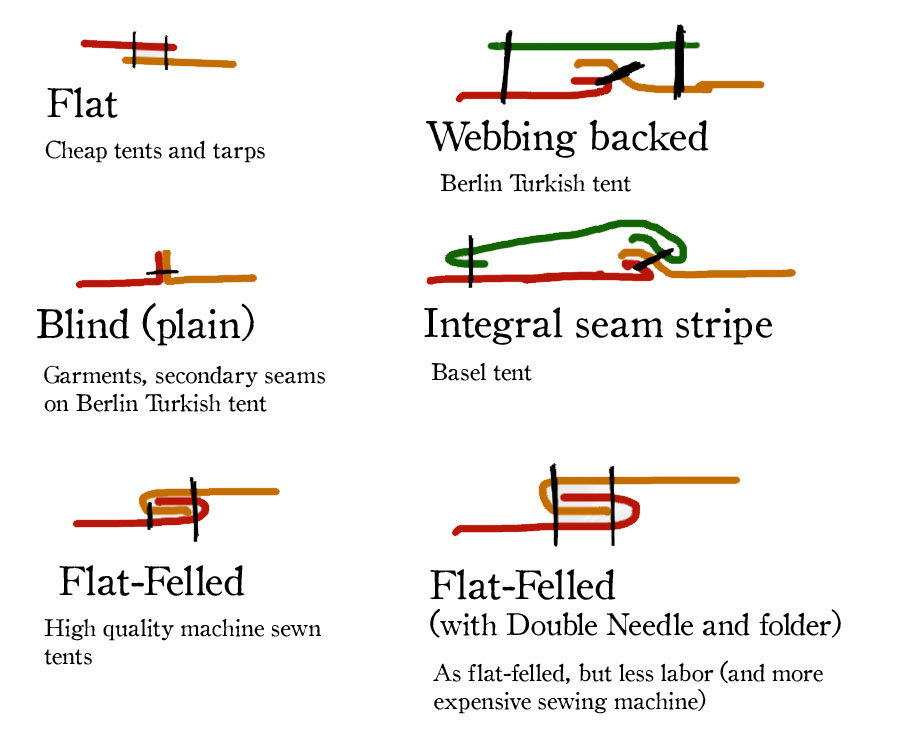

Ovenstående billed er hentet fra http://welldressedtent.com/wordpress/?cat=1 og det er så anbefalet "Flat-Felled". Og her vises et par eksempler på hvordan man kan sy den type søm:

Der finds reelt mange indstruktionsvideoer "out there". Og bl.a. også med forslag til trykfødder der skulle gøre arbejdet nemmere, men min fornemmelse er, at nogle af disse specielle fødder er bedre I reklamerne end I virkeligheden. Brug altid tid til at øve og indstille maskinen korrekt på prøver af dugen, som du så senere kan smide ud, når alt er indstillet. Og du så efterfølgende ved, hvordan du skal ændre f.eks. trådspænding når, der skal syes gennem mange flere lag, når der syes på bånd og andet. Det er også godt at vide hvilken nåltykkelse, som virker bedst uden, at den bliver for tyk.

Jeg vil vælge en polyestertråd som sytråd. Polyester sytråd er det mest anvendte, og polyester er også det mest slidstærke materiale og er rimelig modstandsdygtig for UV-lys. Vejen igennem en symaskine slider faktisk en hel del på en sytråd. Man kan desuden købe tråd, som har fået en vandskyende behandling, og det kan gøre vandtætheden bedre. Et eksempel på den type sytråd er fra Amann, Serafil WR:

http://www.amann.com/en/products/serafil/

Og en video om det:

Et enkelt ekstra link med en del fine detaljer:

https://intocascadia.com/2015/04/06/tarp-project-9-x-11/



[Fjellrypa85]

Jeg undersøkte og prøvde ut flere sømtyper og metoder å sy sømmene på en god måte, før jeg startet på teltet. Jeg endte opp med å bruke en flat-felled with double needle and folder som du viser i innlegget titt over. Det ble denne fordi den virker solid og tråden går da gjennom 4 lag stoff i hvert sting. Jeg tror også at hilleberg og helsport bruker denne sømmen til sine telt. Den er nok litt mer avansert å få til enn en "vanlig" flat- felled. Jeg overlappet ca 1,2 cm stoff og sydde en støttesøm på midten før jeg brettet den slik at det ble 4 lag. Grunnen til støttesømmen var at det ikke var lett å holde samme bredden på sømmen og at stoffet ikkje gled om jeg skulle sy den sammen i en operasjon. Jeg tror resultatet ble bra, med en sterk søm og med litt silikonlim blir bra vanntett. For å holde stoffet sammen med riktig avstand så har jeg brukt nåler. Dette gjør at teltstoffet får flere hull i seg, men jeg fant ut at dette var den beste måten å få et godt resultat på

Av tråd så brukte jeg en polyestertråd med bomullsstrømpe. Den er beregnet for middels tykke stoffer, 75 Nm. Om den gjør at sømmene blir tettere pga. bomullen vet jeg ikke enda, men teorien er at det skal skje, så gikk for den løsninga. Det er en relativ sterk tråd som jeg håper skal gjøre nytten. Stinglengden har jeg kjørt på max på min maskin. Det blir da omtrent 4 mm mellom stingene. Om stingene er for tett eller for langt fra tror jeg at det vil være negativt for stoffet/sømmene når det blir lagt press på sømmene. med 4 mm blir det en bra balanse.

Tråd: http://www.extremtextil.de/catalog/Sewing-Thread-rasant-75Nm-Corespun-1000m::281.html

Nålene jeg har brukt er beregna på tynne stoffer. 70/10 størrelse.

Nål: http://www.extremtextil.de/catalog/Machine-needles-jersey-5x70::614.html

Alle steder på teltet som er et utsatt punkt eller blir belasta er forsterket med en smal siksakksøm, 0,5 mm bredde. Det betyr at det har blitt MANGE korte siksakksømmer på teltet, bardunfester, endene og midten på stangkrokene og liknende.



Ellers er innerteltet er ferdig sydd og tverrstangen er montert, skal lage en post på det med bilder om ikkje så lenge.

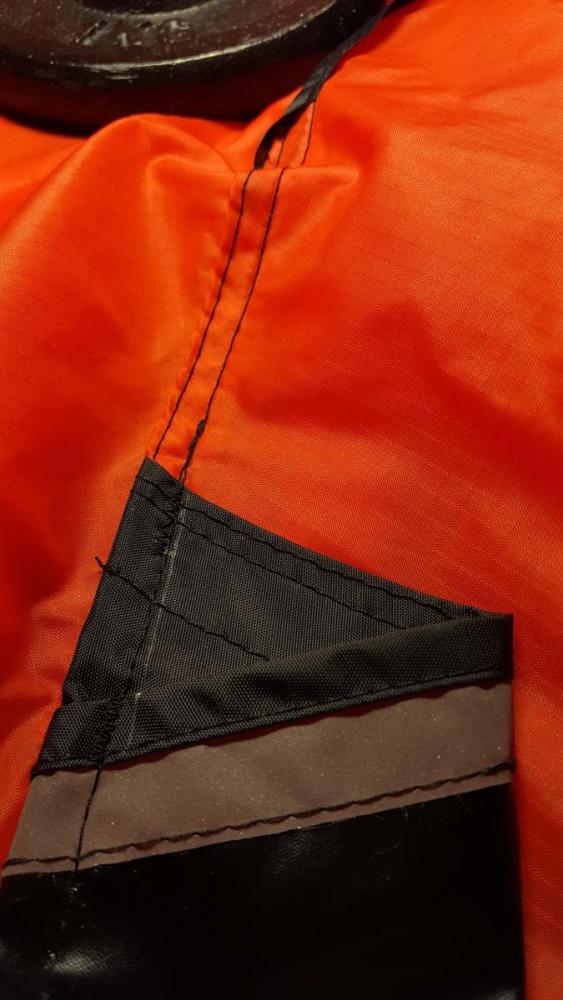

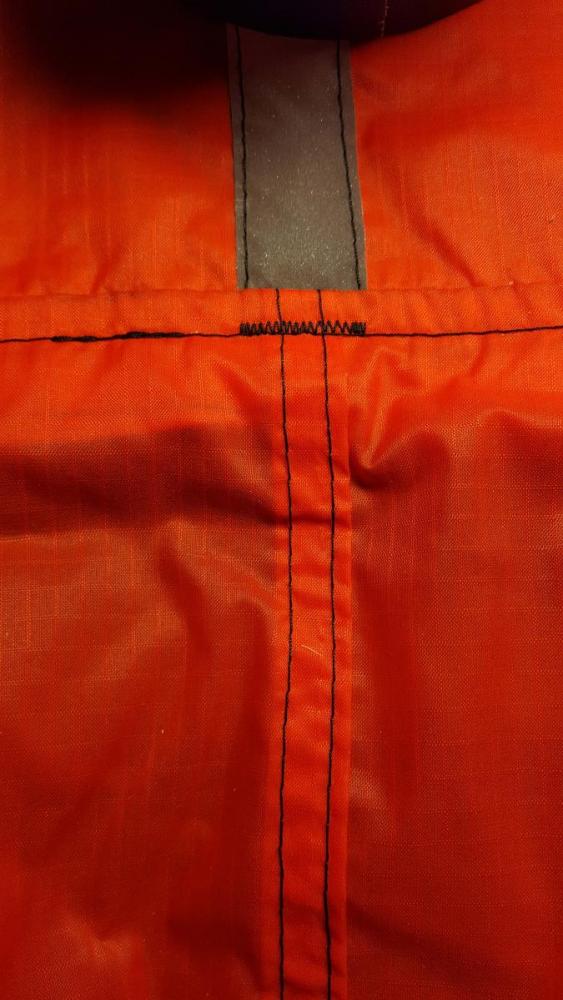

Legg ved eit bilde som viser eksempel på sømmen og siksakksøm på kortenden av teltet og ved eine stang-sleeven.
